通信用SPD [電話用]

UCPシリーズ

  • JIS カテゴリD1
  • JIS カテゴリC2
  • プラグイン機能
  • 故障表示機能
  • RoHS

さまざまな電話回線の高密度配線システムに最適なSPD

UCS(ユニバーサル・コネクション・システム)に対応

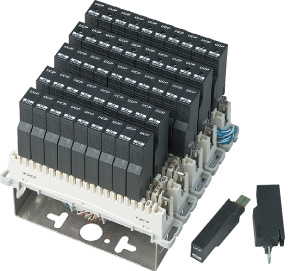

UCPシリーズはタイコエレクトロニクス社UCSユニバーサル・コネクション・システムおよびクローネ端子LSA-plusモジュールに対応した、高密度な配線システムに最適なSPDです。通信回線に侵入する雷サージ電圧・電流から通信機器を保護します。電話回線や各種データ回線に対応したラインナップをご用意しております。

特長

  • 直撃雷波形(10/350μs 2.5kA)に対応した高性能SPD

  • 電話回線や各種通信回線に対応

  • 高密度配線システムへのプラグインモジュール

  • 故障表示機能付き(UCP-SDのみ)

    故障表示機能付き(UCP-SDのみ)

    電流耐量以上の雷サージ電流により本品が故障した際、故障表示窓が白から赤に変化し故障を表示します。故障時のリスクを最小限に抑えられます。

  • 無瞬断機能による柔軟な脱着

    無瞬断機能による柔軟な脱着

    配線済みのUCSディスコネクションマガジンおよびLSA-plusモジュールに接地バーを取り付けた後、本品を装着するだけで回線に接続されます。(装着時および取り外し時に信号が瞬断しない無瞬断機能を有しております)。

外形寸法図

外形寸法図

仕様

形式名 UCP-SD UCP-A2 UCP-DT
用途 一般電話回線、ISDN、ADSL 一般電話回線
回路図 UCP-SD UCP-A2 UCP-DT
最大連続使用電圧 Uc DC170V
定格電流 130mA 500mA
伝送周波数帯域 DC~10MHz
挿入損失 1.5dB以下 0.5dB以下
電圧防護レベル Up 300V以下 800V以下
インパルス耐久性※1 カテゴリC2 8/20μs 10kA
カテゴリD1 10/350μs 2.5kA
過電流保護(AC電流制限) 不動作電流:130mA トリップ電流:260mA
故障表示 有り
適用電線 単線:φ0.4mm~φ0.8mm※2
環境条件 温度:-20℃~+60℃ 湿度:95%以下(結露不可)
取付方法 UCS端子・クローネ端子に実装
※1 :
カテゴリC2は電流波形8/20μsで正負各5回、カテゴリD1は電流波形10/350μsで正負各1回通電し、各線の合計値とする。
※2 :
タイコエレクトロニクス社製 10対ディスコネクションマガジン(UCS端子)の性能による。
