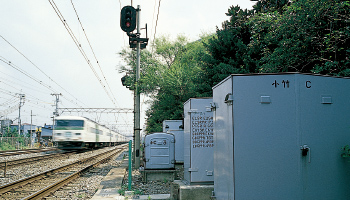

鉄道の安全運行に欠かせない信号。雷サージなどの異常電圧・電流から信号機器を保護するために、在来線各種信号用保安器や鉄道信号用機器が全国多くの鉄道路線に設置されています。昭電の鉄道信号用保安器は、鉄道の事故防止とスムーズな運行に大きく役立っています。
製品ラインナップ

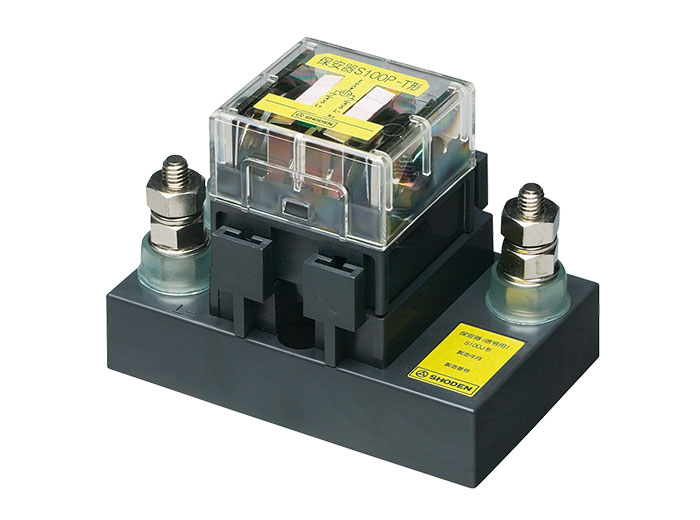

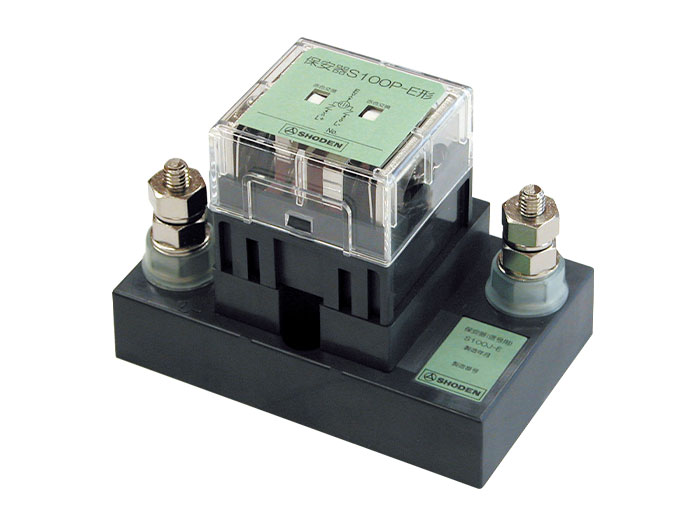

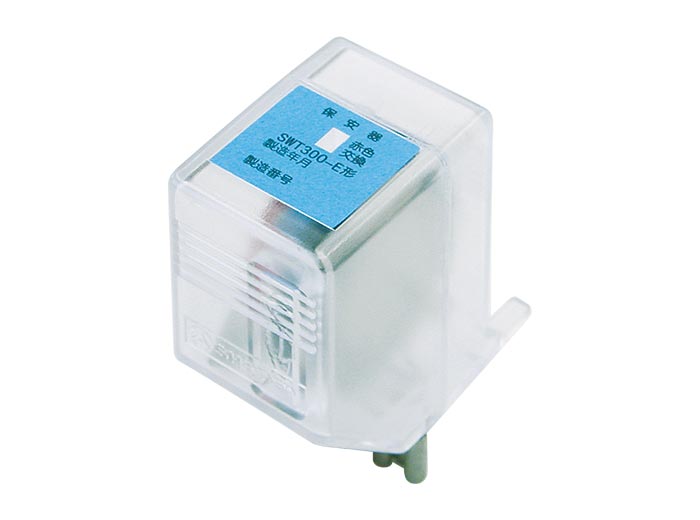

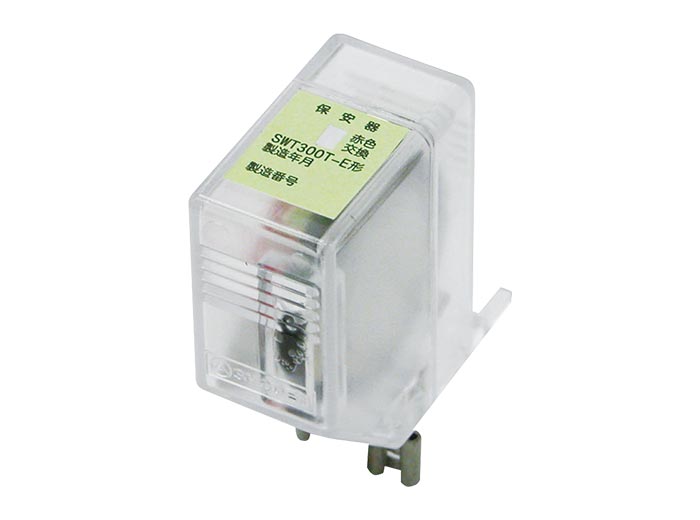

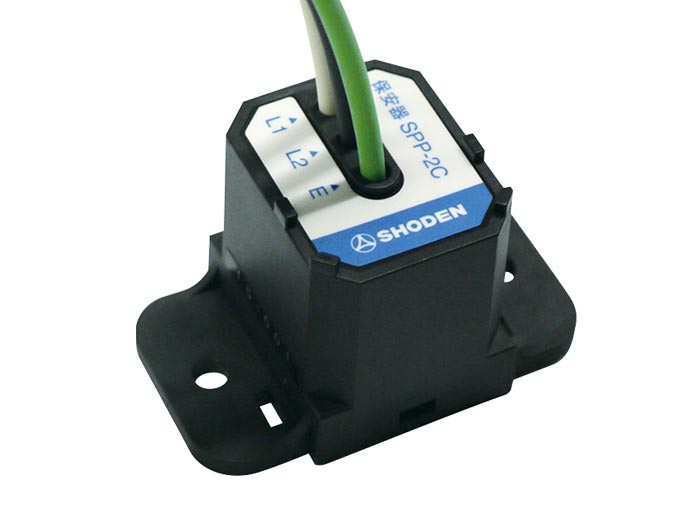

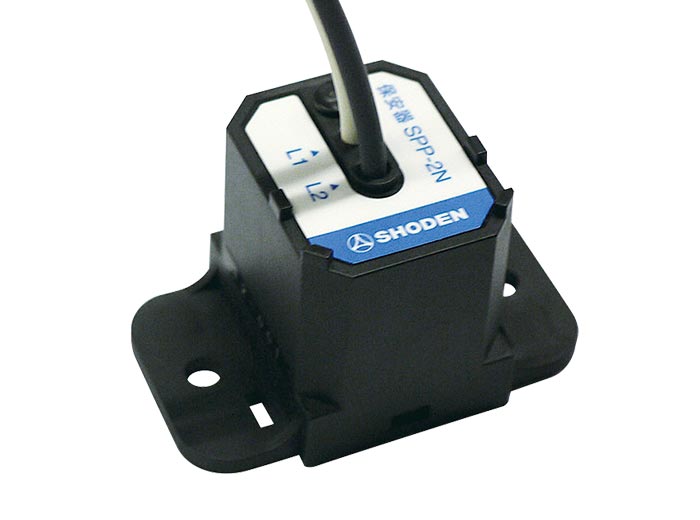

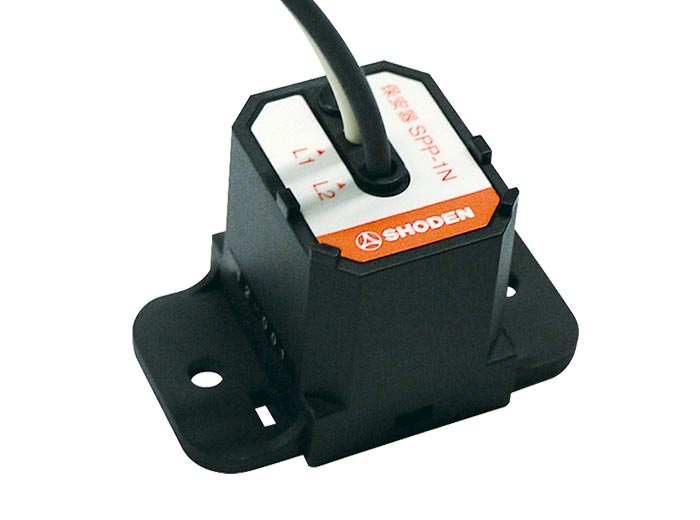

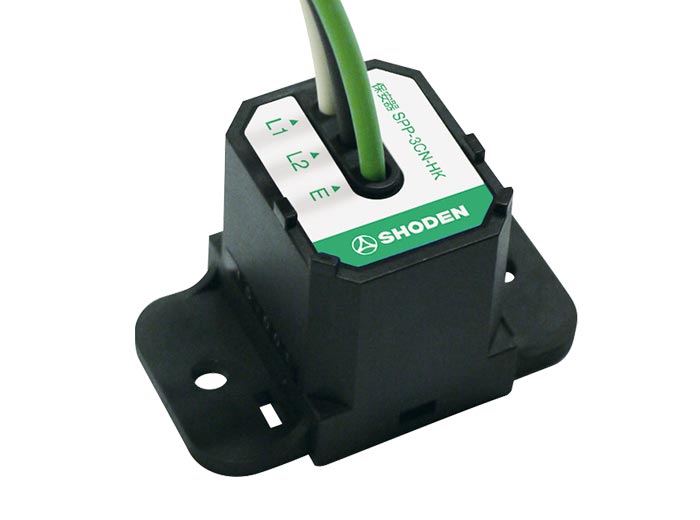

プラグジャック方式
保安器
保安器
着脱式の採用で、経済的かつ効率的なシステム運用を実現
電源用や通信用などの保安器（避雷器）で培われた技術力を信号用保安器に活かし、劣化表示を行えるプラグジャック方式を開発し、ラインナップに加えています。是非ご活用ください。
電源用や通信用などの保安器（避雷器）で培われた技術力を信号用保安器に活かし、劣化表示を行えるプラグジャック方式を開発し、ラインナップに加えています。是非ご活用ください。
信号用
100V交流回路電源用
交流回路電源（100V）に使用します。閉そく信号機、継電連動装置では交流電源入力側に接続し、高圧配電線路より信号用トランスを経由して侵入する雷サージを防止します。
交流回路電源（100V）に使用します。閉そく信号機、継電連動装置では交流電源入力側に接続し、高圧配電線路より信号用トランスを経由して侵入する雷サージを防止します。

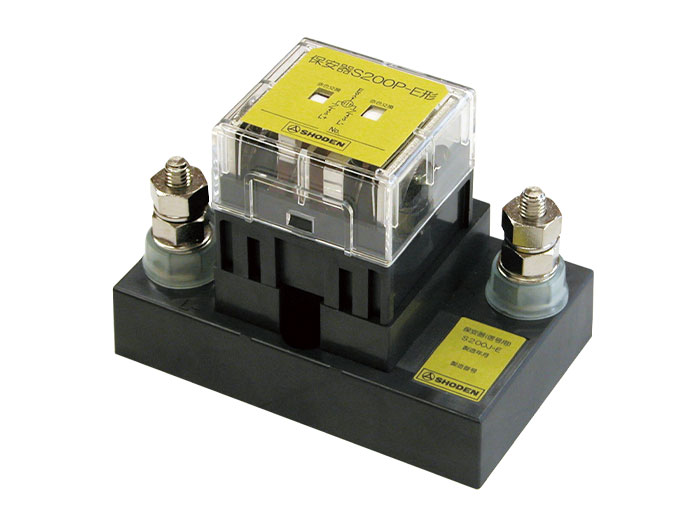

200V交流回路電源用
交流回路電源（200V）に使用し、ケーブル等より侵入する雷サージから機器を保護します。
交流回路電源（200V）に使用し、ケーブル等より侵入する雷サージから機器を保護します。

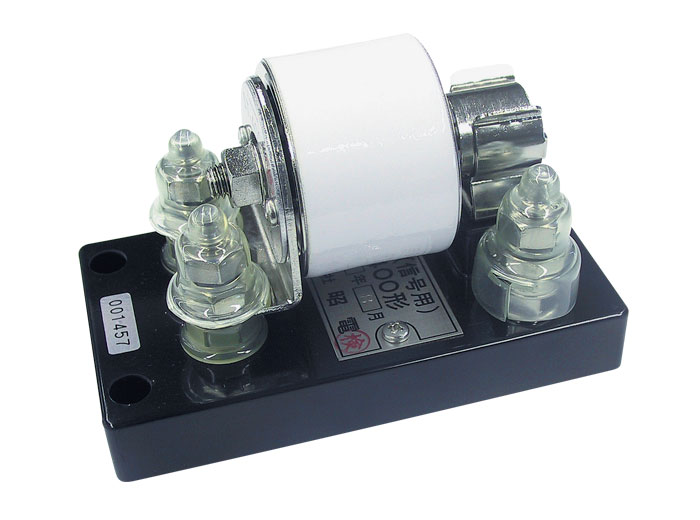

400V交流回路電源用
交流回路電源（400V）に使用します。信号用配電盤等で交流電源入力側に接続し、高圧配電線路より信号用トランスを経由してケーブル等より侵入する雷サージから機器を保護します。
交流回路電源（400V）に使用します。信号用配電盤等で交流電源入力側に接続し、高圧配電線路より信号用トランスを経由してケーブル等より侵入する雷サージから機器を保護します。

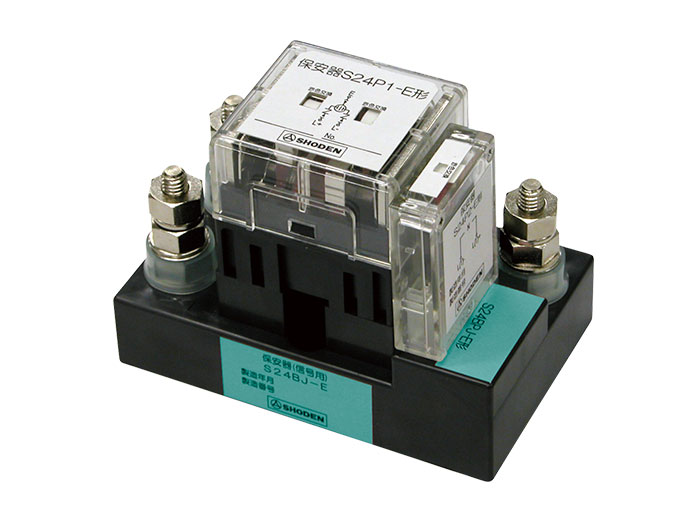

直流24Vの信号機器電源回路・信号回路用
直流24Vの信号機器電源回路及び信号回路に使用します。ATS用整流器出力側回路に接続し、架空ケーブルより侵入する雷サージから機器を保護します。続流しゃ断用抵抗はループで10Ωとなります。
直流24Vの信号機器電源回路及び信号回路に使用します。ATS用整流器出力側回路に接続し、架空ケーブルより侵入する雷サージから機器を保護します。続流しゃ断用抵抗はループで10Ωとなります。
直流回路一般用
直流回路一般用として使用されます。運転方向リレー回路の方向回路やCTC装置・RC装置の制御回路・表示回路からCTC架・RC架に侵入する雷サージから保護します。
直流回路一般用として使用されます。運転方向リレー回路の方向回路やCTC装置・RC装置の制御回路・表示回路からCTC架・RC架に侵入する雷サージから保護します。

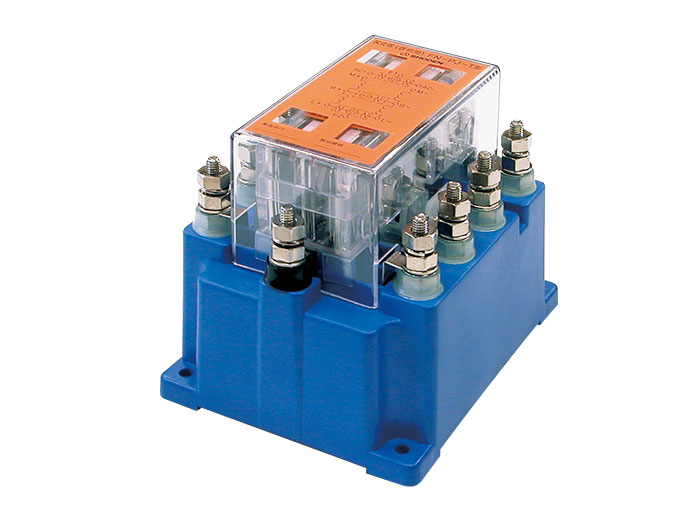

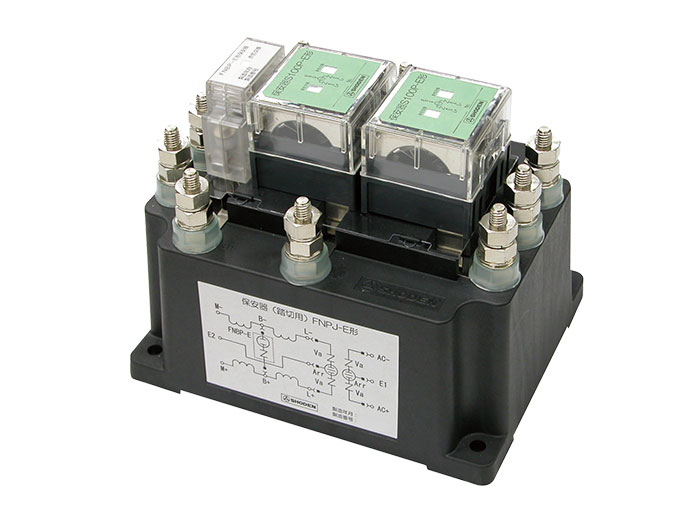

踏切設備の局部電源回路用
踏切設備の局部電源回路用で、交流100V用と直流24V用の2つの保安器で構成されています。交流側は交流電源側より侵入する雷サージから機器を保護します。局部回路の電子機器はM端子に、電子機器以外の電源回路はB端子に、外部に供給する電源はL端子に各々の電源ケーブルを接続し、電源ケーブルより侵入する雷サージから電子機器を保護します。尚チョークコイルは雷電流制限用として使用されています。
踏切設備の局部電源回路用で、交流100V用と直流24V用の2つの保安器で構成されています。交流側は交流電源側より侵入する雷サージから機器を保護します。局部回路の電子機器はM端子に、電子機器以外の電源回路はB端子に、外部に供給する電源はL端子に各々の電源ケーブルを接続し、電源ケーブルより侵入する雷サージから電子機器を保護します。尚チョークコイルは雷電流制限用として使用されています。

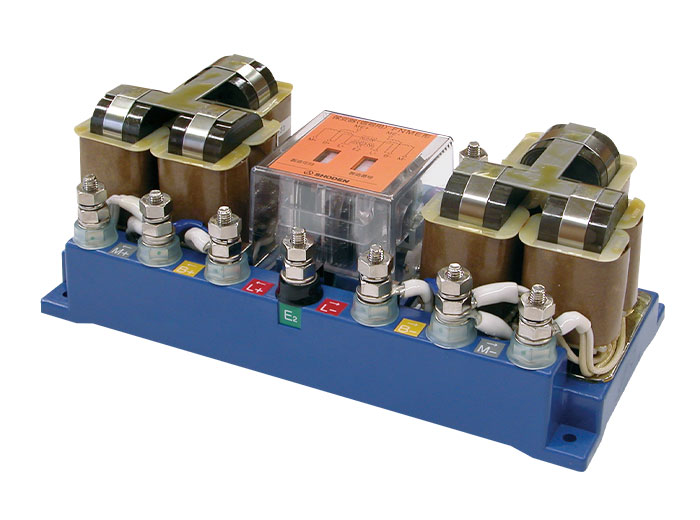

F形の2倍の連続定格電流・局部電源回路用
踏切設備の局部電源回路用で、交流100V用と直流24V用の2つの保安器で構成されています。交流側は交流電源側より侵入する雷サージから機器を保護します。局部回路の電子機器はM端子に、電子機器以外の電源回路はB端子に、外部に供給する電源はL端子に各々の電源ケーブルを接続し、電源ケーブルより侵入する雷サージから電子機器を保護します。尚チョークコイルは雷電流制限用として使用されています。F形に比べ、チョークコイルは連続定格電流が2倍になっています。
踏切設備の局部電源回路用で、交流100V用と直流24V用の2つの保安器で構成されています。交流側は交流電源側より侵入する雷サージから機器を保護します。局部回路の電子機器はM端子に、電子機器以外の電源回路はB端子に、外部に供給する電源はL端子に各々の電源ケーブルを接続し、電源ケーブルより侵入する雷サージから電子機器を保護します。尚チョークコイルは雷電流制限用として使用されています。F形に比べ、チョークコイルは連続定格電流が2倍になっています。
踏切保安設備の直流電源
交流回路電源（400V）に使用します。信号用配電盤等で交流電源入力側に接続し、高圧配電線路より信号用トランスを経由してケーブル等より侵入する雷サージから機器を保護します。
交流回路電源（400V）に使用します。信号用配電盤等で交流電源入力側に接続し、高圧配電線路より信号用トランスを経由してケーブル等より侵入する雷サージから機器を保護します。

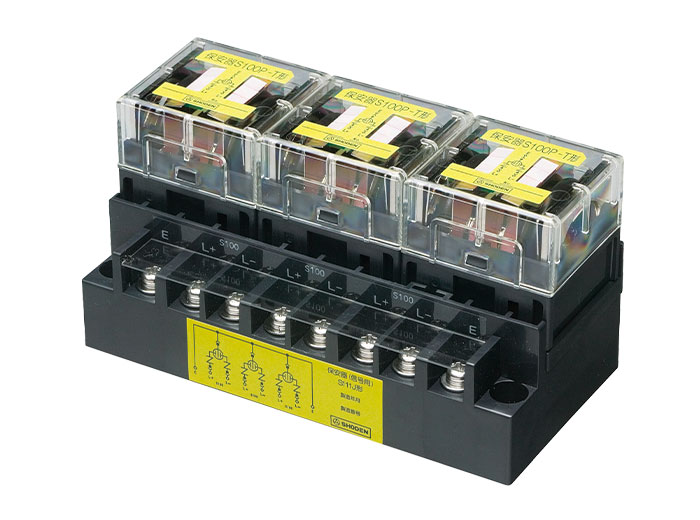

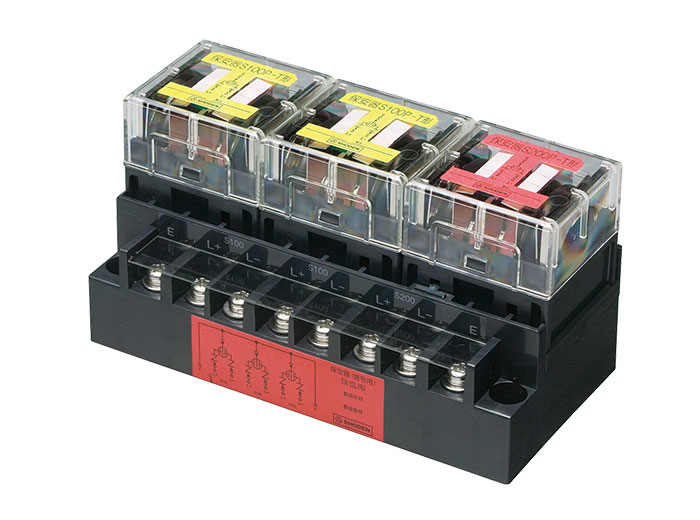

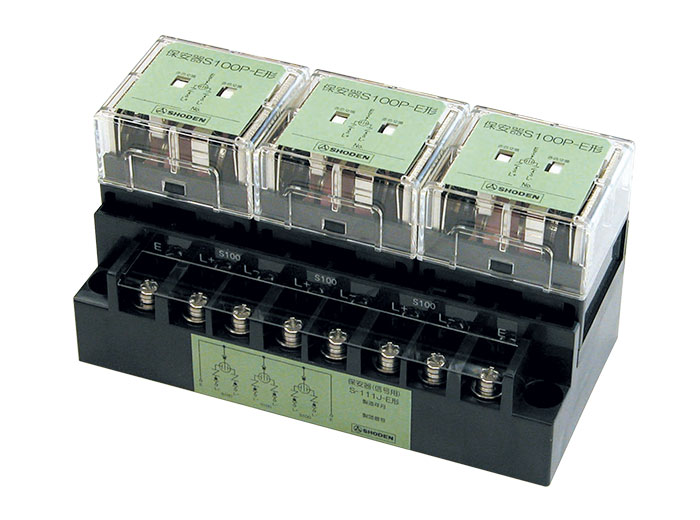

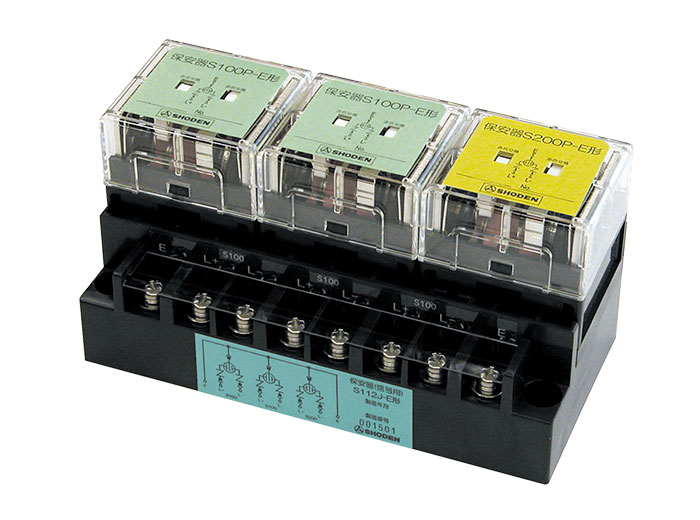

S100形、S200形を計3回路分ユニット化
信号機器電源回路、信号回路及び軌道回路に加わる雷サージ等の異常電圧から信号ケーブル及び機器を保護する保安器です。S111形はS100形保安器を3回路分、S112形はS100形保安器2回路、S200形保安器を1回路分をユニット化しているため、スペースが非常にコンパクトになり経済的にもすぐれています。
信号機器電源回路、信号回路及び軌道回路に加わる雷サージ等の異常電圧から信号ケーブル及び機器を保護する保安器です。S111形はS100形保安器を3回路分、S112形はS100形保安器2回路、S200形保安器を1回路分をユニット化しているため、スペースが非常にコンパクトになり経済的にもすぐれています。

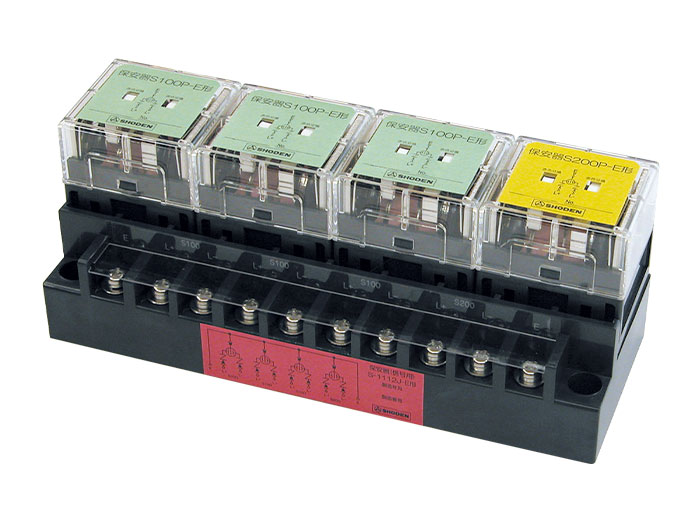

S100形、S200形を計4回路分ユニット化
信号機器電源回路、信号回路及び軌道回路に加わる雷サージ等の異常電圧から信号ケーブル及び機器を保護する保安器です。S1111形はS100形保安器を4回路分、S1112形はS100形保安器3回路、S200形保安器を1回路分をユニット化しているため、スペースが非常にコンパクトになり経済的にもすぐれています。
信号機器電源回路、信号回路及び軌道回路に加わる雷サージ等の異常電圧から信号ケーブル及び機器を保護する保安器です。S1111形はS100形保安器を4回路分、S1112形はS100形保安器3回路、S200形保安器を1回路分をユニット化しているため、スペースが非常にコンパクトになり経済的にもすぐれています。
異常電圧から断続リレー等を保護
踏切警報機警報灯回路に侵入する雷サージ等の異常電圧から警報灯用断続リレー等を保護する保安器です。断続リレーは電源側にF形保安器を付加することにより雷サージ等の異常電圧から保護されていますが、警報灯回路側は無防備であり、同機器と警報灯を接続するケーブルに雷サージの異常電圧が侵入、断続リレー等が破壊される事例が頻発しています。これらの異常電圧から機器を保護するため2回路分をユニット化した保安器です。
踏切警報機警報灯回路に侵入する雷サージ等の異常電圧から警報灯用断続リレー等を保護する保安器です。断続リレーは電源側にF形保安器を付加することにより雷サージ等の異常電圧から保護されていますが、警報灯回路側は無防備であり、同機器と警報灯を接続するケーブルに雷サージの異常電圧が侵入、断続リレー等が破壊される事例が頻発しています。これらの異常電圧から機器を保護するため2回路分をユニット化した保安器です。
DC-DCコンバータとS100形をユニット化
現在、踏切の鳴動開始点から踏切までの間は、制御ケーブルで結ばれ、鳴動開始点の接点条件が切れることにより、制御子反応リレーやSRを落下させ、警報を開始するようになっています。しかし制御ケーブルが、外的条件や接続箇所の内部腐食などにより混触した場合は、電源が踏切器具箱内にある（フェイルセーフになっていない）ため、列車によって警報開始条件ができたにもかかわらず踏切が警報しない（無しゃ断、無警報）事故となります。このような悪性事故を防止し、どんな場合でも必ずフェイルセーフとなるようにするために、開発されました。また、軌道回路利用の踏切制御方式において、機器室と踏切間の電源線と制御線が混触すると同様な悪性事故となります。そこでSC‐11形、SC‐111形を機器室側に設置することにより、悪性事故を未然に防止できます。
現在、踏切の鳴動開始点から踏切までの間は、制御ケーブルで結ばれ、鳴動開始点の接点条件が切れることにより、制御子反応リレーやSRを落下させ、警報を開始するようになっています。しかし制御ケーブルが、外的条件や接続箇所の内部腐食などにより混触した場合は、電源が踏切器具箱内にある（フェイルセーフになっていない）ため、列車によって警報開始条件ができたにもかかわらず踏切が警報しない（無しゃ断、無警報）事故となります。このような悪性事故を防止し、どんな場合でも必ずフェイルセーフとなるようにするために、開発されました。また、軌道回路利用の踏切制御方式において、機器室と踏切間の電源線と制御線が混触すると同様な悪性事故となります。そこでSC‐11形、SC‐111形を機器室側に設置することにより、悪性事故を未然に防止できます。
新設・増設なども容易にできる端子盤取付用
保安器（端子盤取付用）は器具箱や機器室に収容されている信号機器を外線ケーブルから侵入する雷サージ等の異常電圧から保護するために、外線ケーブルの入り口に当たる信号端子盤に取り付けて使用する保安器です。形状は、FT端子盤用とアレスタ用端子盤及びターミナルブロック用端子盤の2種類で、それぞれ写真のように実装されます。
保安器（端子盤取付用）は器具箱や機器室に収容されている信号機器を外線ケーブルから侵入する雷サージ等の異常電圧から保護するために、外線ケーブルの入り口に当たる信号端子盤に取り付けて使用する保安器です。形状は、FT端子盤用とアレスタ用端子盤及びターミナルブロック用端子盤の2種類で、それぞれ写真のように実装されます。
軌道回路用

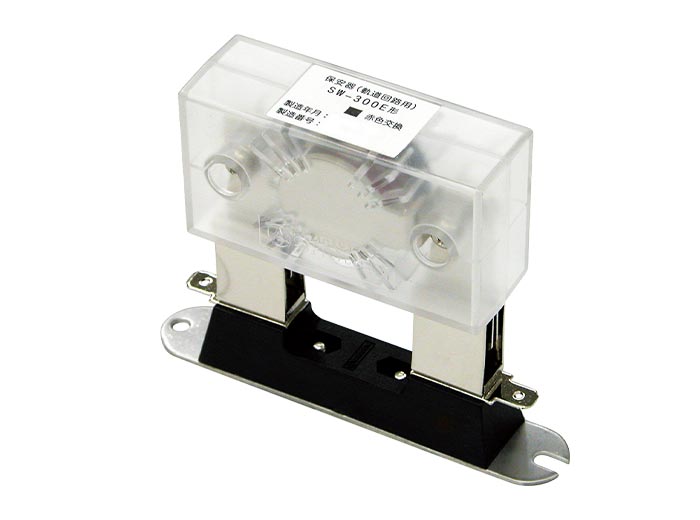

軌道回路の軌条間に発生する異常電圧から機器を保護
どちらも軌道回路に使用し、軌条間に発生する異常電圧から機器を保護します。高信頼性セラミックガスアレスタを採用し、保護性能、電流耐量、耐用寿命等が格段に向上しています。また、感電防止のためアレスタは合成樹脂ケースに収納されています。
どちらも軌道回路に使用し、軌条間に発生する異常電圧から機器を保護します。高信頼性セラミックガスアレスタを採用し、保護性能、電流耐量、耐用寿命等が格段に向上しています。また、感電防止のためアレスタは合成樹脂ケースに収納されています。
軌道回路に加わる異常電圧から、機器やケーブルを保護
軌道回路に加わるノイズや雷サージなどの異常電圧から信号機器及び信号ケーブルを保護します。
軌道回路に加わるノイズや雷サージなどの異常電圧から信号機器及び信号ケーブルを保護します。
AF機器集中式軌道回路用
絶縁トランスと組合わせてAF機器集中式軌道回路に使用します。
絶縁トランスと組合わせてAF機器集中式軌道回路に使用します。
100Hz、AF重量軌道回路・信通機器室用
100Hz、AF重軌道回路（機器集中式）及び信通機器室等に使用します。
100Hz、AF重軌道回路（機器集中式）及び信通機器室等に使用します。
交流電化区間の単軌条軌道回路用
交流電化間の単軌条軌道回路用で、架線及び配電線等の地絡事故により、レール間に発生した大電流から信号機器等を守るための保安器です。異常電圧で放電した時の熱により低温合金が溶解し、信号レールと帰線レール間を短絡して回路を構成します。
交流電化間の単軌条軌道回路用で、架線及び配電線等の地絡事故により、レール間に発生した大電流から信号機器等を守るための保安器です。異常電圧で放電した時の熱により低温合金が溶解し、信号レールと帰線レール間を短絡して回路を構成します。
制御区間長外方のレールに直接設置
踏切制御子（開電路形）等の軌道端子側に保安器を設置した場合の誤動作を防止するため、制御区間長外方のレールに直接、設置する保安器です。
踏切制御子（開電路形）等の軌道端子側に保安器を設置した場合の誤動作を防止するため、制御区間長外方のレールに直接、設置する保安器です。
伝送回路用
耐圧の低い電子機器を保護
伝送回路に侵入する雷サージ、電力線からの電磁誘導電圧等の異常電圧に対して最近の電子機器は弱耐化しています。これらの耐圧の低い電子機器を保護するため、保護性能を向上させたガスアレスタと絶縁トランスを一体化した保安器です。電子閉そく装置、 CTC（6形）、運転状況表示装置、集中監視装置等の伝送回線に使用します。
伝送回路に侵入する雷サージ、電力線からの電磁誘導電圧等の異常電圧に対して最近の電子機器は弱耐化しています。これらの耐圧の低い電子機器を保護するため、保護性能を向上させたガスアレスタと絶縁トランスを一体化した保安器です。電子閉そく装置、 CTC（6形）、運転状況表示装置、集中監視装置等の伝送回線に使用します。
耐雷トランス
電源用保安装置
配電線から侵入する雷サージ等の異常電圧より電源機器及びこれらの機器に接続される機器を保護するために設置する電源用保安装置です
配電線から侵入する雷サージ等の異常電圧より電源機器及びこれらの機器に接続される機器を保護するために設置する電源用保安装置です
電源用保安器と一体形の耐雷トランス
配電線から侵入する雷サージ等の異常電圧から各種機器及び電源線路を保護するために使用する静電シールド付耐雷トランスと、耐雷トランスの二次側で短路が発生した場合、信号用トランスを保護するために使用する電源用保安器（MCCB）を組込んだ一体形の耐雷トランス（電源用保安器付）です。
配電線から侵入する雷サージ等の異常電圧から各種機器及び電源線路を保護するために使用する静電シールド付耐雷トランスと、耐雷トランスの二次側で短路が発生した場合、信号用トランスを保護するために使用する電源用保安器（MCCB）を組込んだ一体形の耐雷トランス（電源用保安器付）です。
小容量電源用保安装置
電源回路から侵入する雷サージ異常電圧・電流から機器や装置を保護するために設置する電源用保安装置です。
電源回路から侵入する雷サージ異常電圧・電流から機器や装置を保護するために設置する電源用保安装置です。
