トラップ式フェンスセンサ

フェンス等の乗り越え行為をいち早く検知し、発報

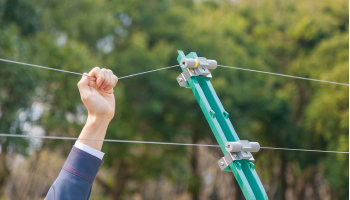

トラップ式フェンスセンサは、施設の敷地境界線上のフェンス等にトラップセンサを一定間隔で設置する自動復帰型の警報線センサシステムです。警報線の引っ張りや加重を検知して警報を発し、その後正常な状態に戻ると自動復帰動作しますが、発報ポイントがマーカー表示で残されます。広域施設の警備に効果的で、監視カメラとの連動などセキュリティシステムの拡張に対応します。

特長

  • 自動復帰後もマーカー表示

    自動復帰後もマーカー表示

    警報線が正常化すると、断線状態は可動接点により自動復帰し、また線の張り替えや再接続の作業は必要ありません。自動復帰後も警報箇所はマーカー表示が残るため、確認できます。

  • シンプルな構造

    シンプルな構造

    シンプルな構造で、カラスなど鳥による誤作動や故障の心配がなく、保守点検作業が軽減できます。日常の保守点検は特殊な工具は不要、配線工事はアジャスタ内で固定・端子接続するだけで、扱いが簡便です。

  • 全天候型設計

    全天候型設計

    警報線の芯線は、断線やサビに強いステンレス撚線を採用。屋外設置の各機器は雨、雪、霧、風に抜群の耐久性を有し、防水、防塵構造で厳しい自然環境下で抜群の耐久性を発揮します。

  • 少ない誤作動

    セキュリティシステム拡張

    赤外線センサ、監視カメラ、回転灯などの警報(発報)装置の併設により、より強固なセキュリティ構築が可能です。

発報動作

発報イメージ


  • 警報線への負荷

    警報線への負荷

    約2mスパンの中央で、軸芯に対し直角A方向に約2.0kg以上の圧力が加わったとき、または、約110mm以上の上下変動があったとき。軸芯に沿ってB方向に約11kg以上の張力が加わったとき、または約6.5mm以上伸長したとき。

  • 警報線の切断

    警報線の切断

  • トラップ式フェンスセンサの破壊

    トラップ式フェンスセンサの破壊

設置例

設置例

施工例

  • 施工例
  • 施工例
  • 施工例

主なシステム構成

トラップ式フェンスセンサ:MF-111

両端に6.5mの強靭な警報線を付属し、自動復帰式接点を有した検知器です。自動復帰後も確認用のマーカー表示(蛍光塗料)は残ります。ホルダ、アジャスタと組み合わせ、最大12mに1個設置します。

形式名 MF-111
外形寸法 mm W:104 × H:41 × D:24
材質 POM(ジュラコン樹脂)
色調 灰色

トラップ式フェンスセンサ:MF-111

ホルダ:MF-20

トラップ式フェンスセンサ・アジャスタ間の取付専用支柱に設置し、警報線を支持します。約2mに1個設置します。

形式名 MF-20
外形寸法 mm W:16 × H:38 × D:20
材質 POM(ジュラコン樹脂)
色調 灰色

ホルダ:MF-20

アジャスタ:MF-30/MF-31

2個のトラップ式フェンスセンサ間に設置し、両側のトラップ式フェンスセンサより引き出された警報線の終端を接続し固定します。トラップ式フェンスセンサより約6m離れたところに1個設置します。

形式名 MF-30 MF-31
外形寸法 mm W:65 × H:90.5 × D:25 W:65 × H:95.5 × D:28
材質 POM(ジュラコン樹脂)
色調 灰色
機能 固定式(圧着端子) ワイヤ張り調整機能

アジャスタ:MF-30/MF-31

中継器:MF-62/MF-65

警報線の抵抗値が高いため、中継器で一度検出感度の調整をし、あらためて無電圧接点として警報信号を出力します。2チャンネル用と5チャンネル用があります。外周警戒システムに1台使用します。

形式名 MF-62 MF-65
外形寸法 mm W:50 × H:75 × D:20 W:50 × H:75 × D:20
材質 鋼板メラミン焼付塗装
電源 DC12V
警戒入力 2回路 5回路
警報出力 無電圧接点(警戒時:閉)
個別2回路
無電圧接点(警戒時:閉)
個別2回路

中継器:MF-62/MF-65

警報線:MJ-41

トラップ式フェンスセンサに付属している警報線と同じで、ネットフェンスの編み込みに使用します。

形式名 MJ-41
仕上外形 mm 1.8(φ)
材質 芯線:SUS304 被覆:テフロン
色調 灰色

警報線:MJ-41

取付金具

支柱にトラップ式フェンスセンサ・ホルダ・アジャスタを取り付けるための金具です。丸ポール用、アングル用、山形フェンス用をご用意しています。

取付金具

併設セキュリティ製品

赤外線センサ、監視カメラ、警報(発報)装置、回転灯等を組み合わせた統合監視システムの構築や各種セキュリティシステムへの雷害対策にも多くの実績があります。お気軽にご相談ください。
