通信用SPD [通信・信号用]

SGシリーズ

  • JIS カテゴリD1
  • JIS カテゴリC2
  • プラグイン機能
  • RoHS

プラグイン構造を採用したFA設備や計装機器用SPD

SG

信号線や通信線に侵入する雷サージからFA設備や計装機器を守るプラグイン構造のSPDです。インパルス耐久性はJIS カテゴリD1、C2に対応。国土交通省大臣官房官庁営繕部監修 公共建築工事標準仕様書も満たした、コストパフォーマンスの高いスタンダードタイプです。





特長

  • SG

    プラグイン構造を採用

    プラグイン構造により、保守性が向上します。また、プラグの抜け止め機構を有し、プラグインの信頼性を向上。SPDプラグは無瞬断で抜き差し可能です。

  • 各種回線に対応

    電流信号4-20mA、温度計測信号、RS485,422回線、リレー制御回線、PV用計測データ回線などあらゆる回線に対応します。

  • 各種基準に対応

    インパルス耐久性はJIS カテゴリD1、C2に対応し、環境に配慮したRoHS対応製品です。また、国土交通省大臣官房官庁営繕部監修 公共建築工事標準仕様書を満たします。

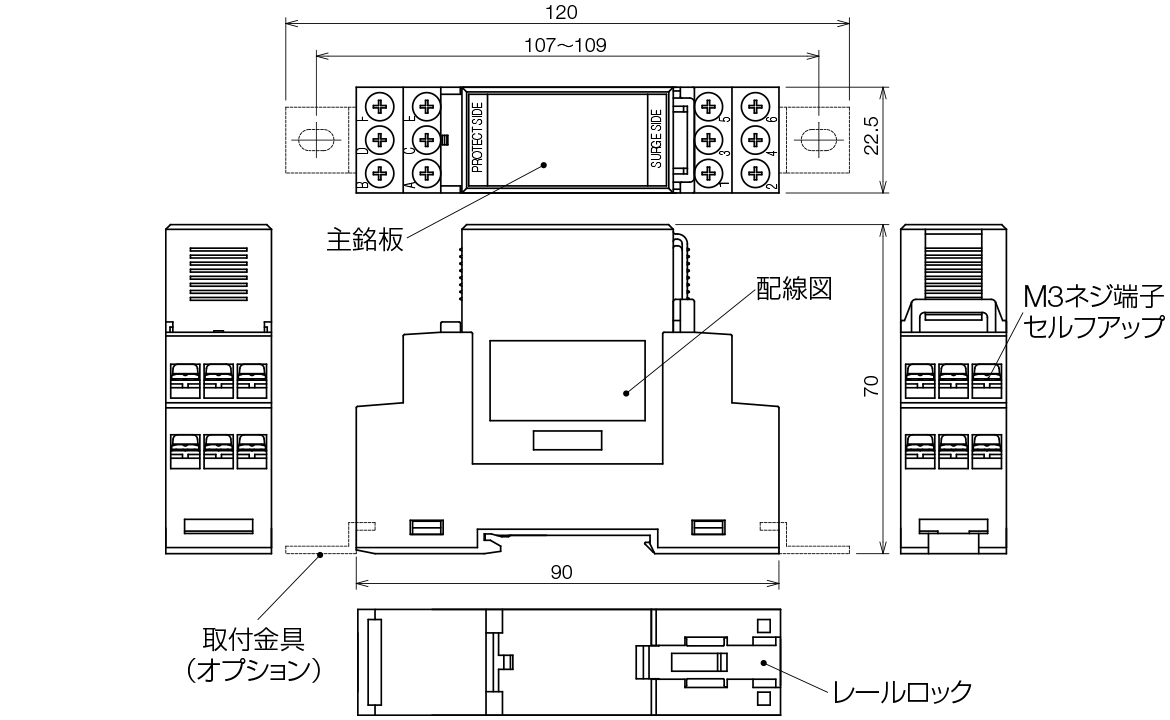

外形寸法図

外形寸法図

仕様

形式名 SG-RS44 SG-SD
用途

RS485、RS422、

DC60V以下の信号線、
自動火災報知設備、シーケンサー等

一般電話回線、
ISDN、ADSL
保護心数 4心+シールド(SG)または5心 2心
定格電圧 DC170V
最大連続使用電圧 Uc DC60V DC180V
定格電流 500mA 130mA
伝送周波数帯域 (110Ω) DC~5MHz DC~10MHz
挿入損失 1.0dB以下 1.5dB以下
直流抵抗 0.1Ω以下 4〜13Ω以下(1線)
直流動作電圧 V1mA DC82V±10%(1,2,3,4,5相互間)
直流放電開始電圧 100V/A DC90V±20%(1,2,3,4,5〜6間) DC230V±20%(1,2〜6間)
電圧防護レベル Up 400V以下(A,B,C,D,E〜F間) 400V以下(A,B〜F間)
インパルス耐久性※1 カテゴリC2 8/20μs 10kA 8/20μs 10kA
カテゴリD1 10/350μs 2.5kA 10/350μs 5kA
インパルス制限電圧 ※2 350V以下 350V以下
サージ放電耐量 ※3 8/20μs 20kA
その他

【接続端子】 M3ネジ端子(丸形圧着端子M3スリム用)

適合丸形圧着端子の最大幅:6.0mm以下

【適用電線】 単線:0.35〜1.82mm2 撚線:0.2〜2.63mm2

AWG:26〜14 の電線を圧着端子M3(撚り線2mm2用はM3スリム)に圧着し配線
【環境条件】 温度:-40℃~+70℃ 湿度:95%以下(結露不可)

【取付方法】 レール(35mm幅レール)及び、取付金具(オプション)によるネジ取付


形式名 SG-HS5S SG-HS12S SG-HS24S
用途

低電圧、電流信号用弱耐圧機器の保護
(フォトMOS、フォトカプラ等)

低電圧、電流信号用弱耐圧機器の保護
(4-20mA、パルス、信号、フォトMOS、RS-232C、フォトカプラ等)
保護心数 4心+シールド
定格電圧 DC5V DC12V DC24V
最大連続使用電圧 Uc DC5.5V DC13.5V DC27V
定格電流 200mA
伝送周波数帯域 (110Ω) DC~5MHz DC~500kHz DC~1MHz
挿入損失 1.0dB以下
直流抵抗 4.7Ω±10%(1線)
直流動作電圧 V1mA DC7〜10V(1,2,3,4〜6間) DC18V±10%(1,2,3,4〜6間) DC33V±10%(1,2,3,4〜6間)
直流放電開始電圧 100V/A DC90V±20%(5〜6相互間)
電圧防護レベル Up 50V以下(A,B,C,D〜F間) 60V以下(A,B,C,D〜F間) 80V以下(A,B,C,D〜F間)
800V以下(E〜F間)
インパルス耐久性※1 カテゴリC2 8/20μs 10kA
カテゴリD1 10/350μs 2.5kA
インパルス制限電圧 ※2 30V以下 40V以下 60V以下
サージ放電耐量 ※3
その他

【接続端子】 M3ネジ端子(丸形圧着端子M3スリム用)

適合丸形圧着端子の最大幅:6.0mm以下

【適用電線】 単線:0.35〜1.82mm2 撚線:0.2〜2.63mm2

AWG:26〜14 の電線を圧着端子M3(撚り線2mm2用はM3スリム)に圧着し配線
【環境条件】 温度:-40℃~+70℃ 湿度:95%以下(結露不可)

【取付方法】 レール(35mm幅レール)及び、取付金具(オプション)によるネジ取付


形式名 SG-Z12S SG-Z24S SG-Z48S SG-Z100S SG-Z350S
用途

DC12V以下
接点・制御線

DC24V以下
接点・制御線
DC48V、AC24V接点・制御線、熱電対直流電圧信号用測温抵抗体、ポテンショメータ用 DC110V
接点・制御線
AC100V/200V
接点・制御線
放送用(スピーカ用)
保護心数 4心+シールド または 4心+コモン線
定格電圧 DC12V DC24V DC48V DC110V AC110V/DC220V
最大連続使用電圧 Uc DC14V DC31V DC60V DC125V AC275V/DC350V
定格電流 2A
伝送周波数帯域 (110Ω) DC~100kHz DC~1MHz
挿入損失 1.0dB以下
直流抵抗 0.1Ω以下
直流動作電圧 V1mA DC18V±10%(1,2,3,4〜6間) DC39V±10%(1,2,3,4〜6間) DC82V±10%(1,2,3,4〜6間) DC150V±10%(1,2,3,4〜6間) DC470V±10%(1,2,3,4〜6間)
直流放電開始電圧 100V/A DC90V±20%(5〜6間)
電圧防護レベル Up 100V以下(A,B,C,D〜F間) 160V以下(A,B,C,D〜F間) 300V以下(A,B,C,D〜F間) 450V以下(A,B,C,D〜F間) 1.2kV以下(A,B,C,D〜F間)
800V以下(E〜F間)
インパルス耐久性※1 カテゴリC2 8/20μs 4kA 8/20μs 10kA
カテゴリD1 10/350μs 0.5kA
インパルス制限電圧 ※2 80V以下 130V以下 200V以下 350V以下 900V以下
サージ放電耐量 ※3 8/20μs 8kA 8/20μs 20kA
その他

【接続端子】 M3ネジ端子(丸形圧着端子M3スリム用)

適合丸形圧着端子の最大幅:6.0mm以下

【適用電線】 単線:0.35〜1.82mm2 撚線:0.2〜2.63mm2

AWG:26〜14 の電線を圧着端子M3(撚り線2mm2用はM3スリム)に圧着し配線
【環境条件】 温度:-40℃~+70℃ 湿度:95%以下(結露不可)

【取付方法】 レール(35mm幅レール)及び、取付金具(オプション)によるネジ取付

※1 :
カテゴリC2は電流波形8/20μsで正負各5回、カテゴリD1は電流波形10/350μsで正負各1回通電し、各線の合計値とする。
※2 :
開回路電圧1.2/50μs 4kV、短絡回路電流8/20μs 2kA印加時。
※3 :
サージ放電耐量は電流波形8/20μsで正負各1回通電し、各線の合計値とする。
