OA機器・什器等の地震対策

机・キャスター付き機器用

  • 水平

地震動の揺れで移動しやすい複合機などの
キャスター付き機器の脚に装着して移動を制止

机・キャスター付き機器用

コピー機など重量のあるキャスターの移動を制限する製品です。工事不要で簡単に取り付けられる製品もご用意しています。

耐震試験映像

キャストップ試験映像[コピー機に取り付けた場合]

製品ラインナップ

製品名

外観

使用方法

部品内容

形状(mm)

耐震性能

用途

備考

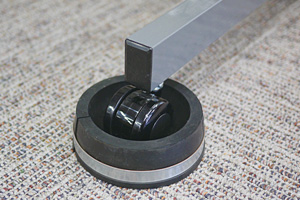

キャストップ

キャストップ
FAXやプリンタなどのキャスター部に装着し、地震時の移動を抑止するストッパーです。スリット入りなので本体を動かしたり、持ち上げたりせずにキャスターへ装着することができます。医療施設では、医療機器やベッドなどのキャスター部に装着し、地震時の移動を抑止します。

(丸)キャストップ本体×1個、バンド×1本、
(角)キャストップ本体×M8ボルト×1本

CST-R(丸) 内径Φ84、外形Φ113、高さ37
CST-SL(角左) 内寸W60×80、43R
外寸W130×D130、H25
CST-SR(角右) 内寸W60×80、43R
外寸W130×D130、H25

6
相当

キャスター支持のFAX・プリンタ、他

置敷タイルなどで長期間ご使用される場合は床に黒ズミが残る場合があります。

低床
キャストップ

低床キャストップ取付方法
低床キャスター用のキャストップです。床面から機器下板までの高さが低い設備のキャスターに装着し、地震時の移動を抑止します。スリット入りなので本体を動かしたり、持ち上げたりせずに装着できます。医療機器にも使用できます。

キャストップ本体×1個

内径Φ84、外径Φ110、
高さ31
※上記寸法以外の製品についてはお問い合わせください。

6
相当

キャスター支持のFAX・プリンタ、医療用ベッド、人工透析器、治療用ワゴン、他

置敷タイルなどで長期間ご使用される場合は床に黒ズミが残る場合があります。

大型
キャストップ

大型キャストップ
大型キャスター支持のディスプレイキャビネットやベッド、医療機器の移動・転倒を抑止します。スリット入りなので対象機器を持ち上げずに装着でき、また対象機器の保守や清掃などでの一時的な移動も容易に行えます。

キャストップ本体×1個

CST-R160
外形Φ160mm、高さ41mm
CST-R200
外形Φ200mm、高さ41mm

6
相当

大型キャスター支持のディスプレイキャビネット、ベッド、医療機器、他

置敷タイルなどで長期間ご使用される場合は床に黒ズミが残る場合があります。

レベラー
ホルダー

レベラーホルダー
レベラーあるいは小型キャスター支持のラックや複合機の移動・転倒抑止ホルダーです。レベラーホルダーを装着することで、設置面積を広げて抵抗を増やし、移動防止効果を高めます。

各種レベラーホルダー×1個

LH-20 内径Φ20、外形80、高さ26
LH-40 内径Φ40、外形80、高さ26
LH-45 内径Φ45、外形80、高さ26
LH-50 内径Φ50、外形80、高さ26
LH-60 内径Φ60、外形80、高さ26

6
相当

レベラーや小型キャスター支持の機器全般

置敷タイルなどで長期間ご使用される場合は床に黒ズミが残る場合があります。

レベラー
ストッパー

レベラーストッパー
レベラー支持のFAXやプリンタの移動防止用金具で、ゲルマットの接着性を利用して固定するため、床への加工はありません。カーペット上の場合は、ベース板を下に敷いてゲルマットの接着面を確保することもできます。

レベラーストッパー×4個

W150×D50×H15(ゲルマット付)
W150×D50×H20(ゲルマット付)
W150×D50×H50(ゲルマット付)
W150×D50×H60(ゲルマット付)

6
相当

レベラー付きFAX・プリンタ、他

受注生産品

レベラー
ストップボード

レベラーストップボード
カーペット上でレベラーストッパーを使用する際の接着面確保用の板です。機器下の設置面を安定させることで転倒を抑止させます。ボードの裏側は、ズレ止め用にゴムシート貼りとなっています。

レベラーストップボード×2枚

※御要望に応じて製作致します。

6
相当

レベラー付きFAX・プリンタ、他

受注生産品

キャスフィックス

キャスフィックス
キャスター専用のストッパーで、キャスターを拘束させて機器の移動・転倒を防止します。キャスターの円弧部をU字金具で押さえ付け、L形金具とボルト止めして床部へ固定します。

L形金具×4個、U字金具×4個、アンカーボルト×8本、連結ボルト×8組

※ キャスター形状をお伺いして製作致します。

6
相当

キャスター付き機器全般

キャスター形状によっては取り付けできない場合があります。受注生産品

レベラー
フィックス

レベラーフィックス
レベラーのネジ部を溝付き金具で挟み込み、床部へ固定します。レベラーのネジ部を押さえ付けて固定しますので移動防止はもちろん、浮き上がり防止にも効果があります。

L形金具×4個、溝付き金具×4個、アンカーボルト×8本、連結ボルト×8組

※ レベラー形状をお伺いして製作致します。

7
相当

レベラー付き機器全般

受注生産品

ワイヤーベース

ワイヤーベース
小型機器用の移動防止製品です。キャスター部に巻きつけたワイヤー寸法に合わせて固定プレートを床部へ固定し、ワイヤーを固定プレートに繋げるだけなので取付け・取外しが容易。固定プレートは接着材を使用するため床を傷めません。

ワイヤー×1本、固定金具×1個

ワイヤー:長さ300
固定プレート:W120×D60

6
相当

キャスター付き機器全般

120kg/個

ワイヤー
ストッパー

ワイヤーストッパー
中・小型機器用の移動防止製品です。円盤状の固定金具を床部に固定し、金具に繋いだワイヤーをキャスター部に掛けるだけなので容易に取付け・取外しができます。金具の固定は接着材を使用しているため、床を傷めません。

接着材付き固定金具×1個、ワイヤーセット×1組、六角レンチ×1本

固定金具 80Φ、全長 約300

6
相当

キャスター付き中・小型機器全般

300kg/個

移動防止
ペデスタル

移動防止ペデスタル
上下面にゲルマットを貼付けたペデスタル(支持脚)を、機器下の裏面と床面の間に挿入して固定します。ペデスタルへ荷重がかかるよう高さ調整をして取付けます。(※設置床面の状況によっては、直接取付けられない場合があります。)

スタンド×4本、ゲルマット×8枚

W100×D100×H50以上
(高さについてはご相談下さい)

6
相当

FAX、プリンタ、他

35kg/個

アジャスター用
移動防止金具
(Sタイプ)

移動防止ペデスタル
アジャスター下へゲルマット(別売)を貼り付けたベース板を敷き、Z金具のU字切込み部分を挿入して、ベース板と固定します。床の加工がないので容易に取り付けができます。

ベース板×4枚、Z金具×4個、固定ボルト×8本

※ レベラー形状をお伺いして製作致します。

6
相当

レベラー付き機器・設備全般

受注生産品

アジャスター用
移動防止金具
(Wタイプ)

アジャスター用移動防止金具
アジャスター下へゲルマット(別売)を貼り付けたベース板を敷き、馬金具のU字切込み部分を挿入して、ベース板と固定します。床の加工がないので容易に取付けができます。

ベース板×4枚、馬金具×4個、固定ボルト×16本

※ レベラー形状をお伺いして製作致します。

6
相当

レベラー付き機器・設備全般

受注生産品

Z金具

Z金具
レベラーのネジ部に、Z金具のU字切り込み部分を挿入して、床スラブへ固定します。移動せずに行えますので稼動中の機器などに適してます。

Z金具×4個、アンカーボルト×4本

※ レベラー形状をお伺いして製作致します。

6
相当

レベラー付き機器・設備全般

受注生産品

移動防止ベルト

移動防止ベルト
台車などの移動防止用ベルトです。ベルトはワンタッチで取り外しができます。医療施設では、人工透析器などの移動防止に有効です。

固定金具×1個、ベルト×1本

固定金具 W120×D50
ベルト 1m

6
相当

医療用ベッド、台車、キャスター付き機器全般

対象物質量 50kg以下/個

机用固定金具

机用固定金具
机やテーブルの脚部を固定する金具で、脚部の高さに応じて調整が可能です。地震時に机下の避難スペースを確保する上では、防災対策として有効です。

固定金具2セット、連結ビス4本、床固定用ビス×4本

W60×D80×H40~50

7
相当

机、テーブル、他

耐震性能は使用環境により異なります。

取付方法

製品名

取付方法

低床キャストップ

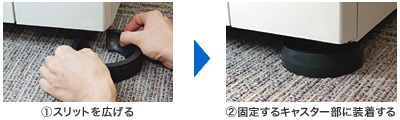

①スリットを広げる②固定するキャスター部に装着する

カタログ・取扱説明書

名称 データ形式 データサイズ ダウンロード
耐震グッズガイド PDF 4.3MB ダウンロード
低床キャストップ取扱説明書 PDF 0.1MB ダウンロード
