フリーアクセスフロア

SIフロア

  • パネル構法
  • スチール(充填)
  • 5000N 6000N

高い精度と耐久性を考慮したスチール製パネル

高い精度と耐久性を考慮したスチール製パネル

高い精度と耐久性を考慮したスチール製パネル(軽量無機質材充填)と、高さごとに規格化された支持脚で構成されたフロアシステムです。一般オフィス用の3000N仕様(AF-DP、AZ3000-DP)とサーバルーム用5000N仕様(AZ5000-DP)をラインナップしています。

特長

  • SIフロア外観写真

    オフィスやサーバールーム等向けをラインナップ

    一般オフィス用の3000N仕様(AF-DP、AZ3000-DP)とサーバルーム用5000N仕様(AZ5000-DP)をラインナップしているため、用途にあわせたフロアシステムの構築が可能です。

  • 軽量無機質材充填のスチール製パネル

    軽量無機質材充填のスチール製パネル

    しっかりした歩行感を実現するため、軽量無機質材を充填したスチールコンポジネットパネルを採用しています。

  • 耐震性能とレイアウトに優れた指示脚

    耐震性能1Gをクリアする耐震型支柱を標準装備。また、最大300mmの床仕上げ高さに対応した支持脚までラインナップに用意しています。

  • 社団法人公共建築協会評価品

    社団法人公共建築協会評価品

    (社)公共建築協会の建築材料・設備材料等品質性能評価事業において品質・性能が確保されている3000N・5000N仕様フリーアクセスフロアとして評価されたものです。

3000N対応製品

軽量無機質材を充填したスチールコンポジットパネルです。高い信頼性を有し、コストパフォーマンスにも優れたフロアパネルです。

AF-DP【低床】

AF-DP【低床】

床仕上高さH50mm専用です。パネルは歩行感の優れたスチールコンポジットAFパネル、支持脚は高さ調整可能でパネルロック機能を持つ耐震型のDP脚を採用しており、安心、安全なシステムとなっています。

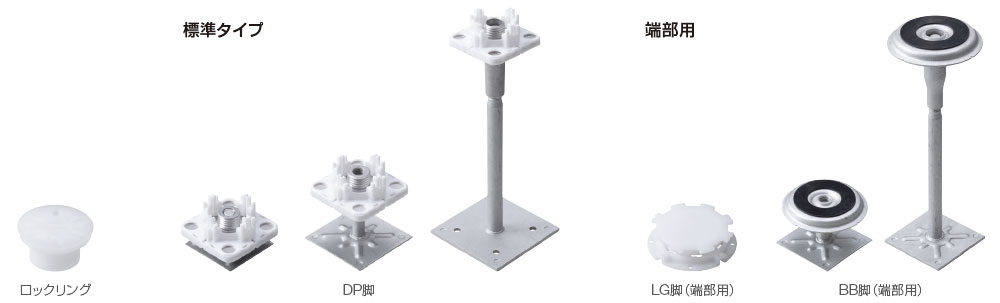

支持脚【耐震型支柱】

H50mmの床仕上げ高さに対応する、パネルロック機能を持つ耐震型の支持脚です。

ロックリング/DP脚

AZ3000-DP【スタンダード】

AZ3000-DP【スタンダード】

床仕上高さH60〜300mmに適応する標準タイプです。パネルは軽量無機質材を充填し、歩行感に優れたスチールコンポジットAZ3000パネル、支持脚は高さ調整可能でパネルロック機能を持つ耐震型のDP脚を採用しており、ユーザビリティーの高い安心、安全なシステムとなっています。

支持脚【耐震型支柱】

H50mmの床仕上げ高さに対応する、パネルロック機能を持つ耐震型の支持脚です。

ロックリング/DP脚

5000N対応製品

耐荷重5000N仕様のスチール製パネルで構成したシステムです。サーバルームや上載機器が比較的多いオフィス、通行量の多いエリア、重量物の運搬を行うエリアに最適です。

AZ5000-DP

AZ5000-DP

床仕上高さH60~300mmに適応する標準タイプです。パネルは軽量無機質材を充填し、歩行感に優れたスチールコンポジットAZ5000パネル、支持脚は高さ調整可能でパネルロック機能を持つ耐震型のDP脚を採用しており、ユーザビリティーの高い安心、安全なシステムとなっています。

支持脚【耐震型支柱】

H60mm〜300mmの床仕上げ高さに対応する、パネルロック機能を持つ耐震型の支持脚です。

ロックリング/DP脚

仕様

形式名 AF-DP AZ3000-DP AZ5000-DP
用途 一般オフィス 一般オフィス 一般オフィス
(重量タイプ)
パネル寸法 mm W:500 × D:500 × t:23.2 W:500 × D:500 × t:27.4 W:500 × D:500 × t:27.7
材質 溶融亜鉛メッキ鋼板(軽量無機質材充填)
システム重量 kg/m² 約32.2 約33.3~35.8 約36.9~39.4
床高 mm 50 60~300 60~300
構法 Up パネル構法支柱 分離型パネル・支柱連結タイプ(耐震型)
配線空間 mm 20 25.6~265.6 25.3~265.3
耐荷重区分 3000N 5000N
※1 :
カテゴリC2は電流波形8/20μsで正負各5回、カテゴリD1は電流波形10/350μsで正負各1回通電し、各線の合計値とする。
※2 :
タイコエレクトロニクス社製 10対ディスコネクションマガジン(UCS端子)の性能による。

カタログ・取扱説明書

名称 データ形式 データサイズ ダウンロード
フリーアクセスフロアカタログ PDF 4.1MB ダウンロード
フリーアクセスフロア仕様一覧 PDF 0.2MB ダウンロード
