フリーアクセスフロア

ダクトフロア

  • パネル構法
  • アルミ
  • 3000N 5000N

耐震フレームとの併用で優れた耐震性を発揮する
6000N対応の機械室用フロアシステム

ダクトフロア

重量のあるコンピュータを設置する部屋に最適なフロアシステムで、研究室や放送施設、制御室など利用範囲は多岐にわたります。不燃性、軽量で取扱いが容易なうえ、パネルカットも簡単なので施工期間の短縮が可能。さらにチリやホコリが発生せず、いつもクリーンな環境を保てるので床下空調も可能です。耐震フレームとの併用により優れた耐震性を提供します。

特長

  • ダクトフロア

    アルミダイカスト製のパネルを使用

    最大6000N対応の、重量型フロアシステムです。不燃性でチリやホコリが発生しない点からも、重量がある精密装置をもつコンピュータルームや研究室、放送施設、制御室などに最適です。

  • ダクトフロア

    耐震フレームとの併用により優れた耐震性を発揮

    支柱に耐震フレームによる補強を施すことで、さらに高い耐震性を発揮します。

  • 寸法は450mm角、500mm角、600mm角

    ダクトフロアAタイプのパネルサイズは450mm角、500mm角、600mm角の3サイズから、また表面仕上材は帯電防止タイル、帯電防止タイルカーペットから選べます。

  •

    公共建築協会評価書を取得

    公共建築への優先的な採用を前提とした社団法人公共建築協会による品質性能評価認定を取得しています。(SD500A)。

型名表示

ダクトフロア

パネル

ダクトフロアパネル

仕様

型式 SD450A SD500A SD600A SD500AS
材質 ADC-12

サイズ

(タイル厚2mm含む)

mm 450×450×34mm 500×500×34mm 600×600×50mm 500×500×34mm
重量(タイル付) kg/m² 4.8kg/枚 6.0kg/枚 8.7kg/枚 5.5kg/枚
中央集中荷重/たわみ
(パネル要素)
mm

6000N

(約600kgf)
/1.5mm以内

6000N

(約600kgf)
/2.0mm以内

6000N

(約600kgf)
/2.0mm以内

5000N

(約500kgf)
/2.0mm以内

専用支柱・台座

標準用台座の構造は、アルミダイカスト製で上面に導電性パッキンを使用し、アース効果を果たしています。また、特殊寸法もご指示により製作いたします。

※ 亜鉛ウイスカ対応(オプション)については、別途ご相談ください。

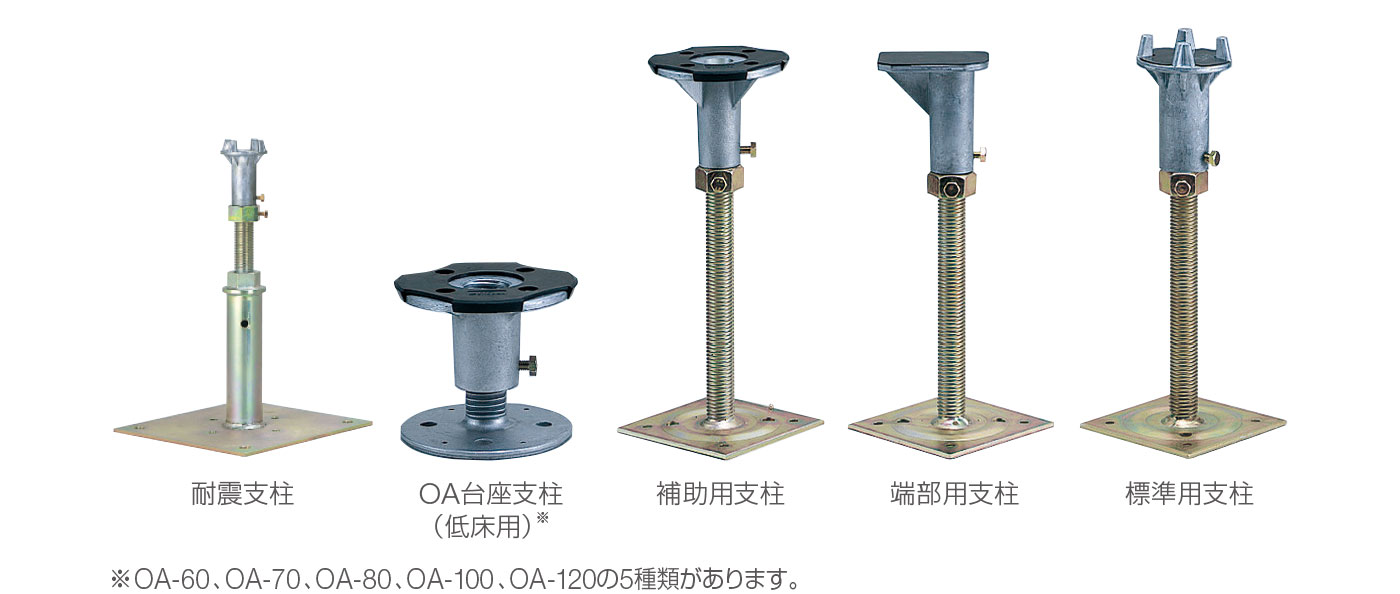

支柱

展開例

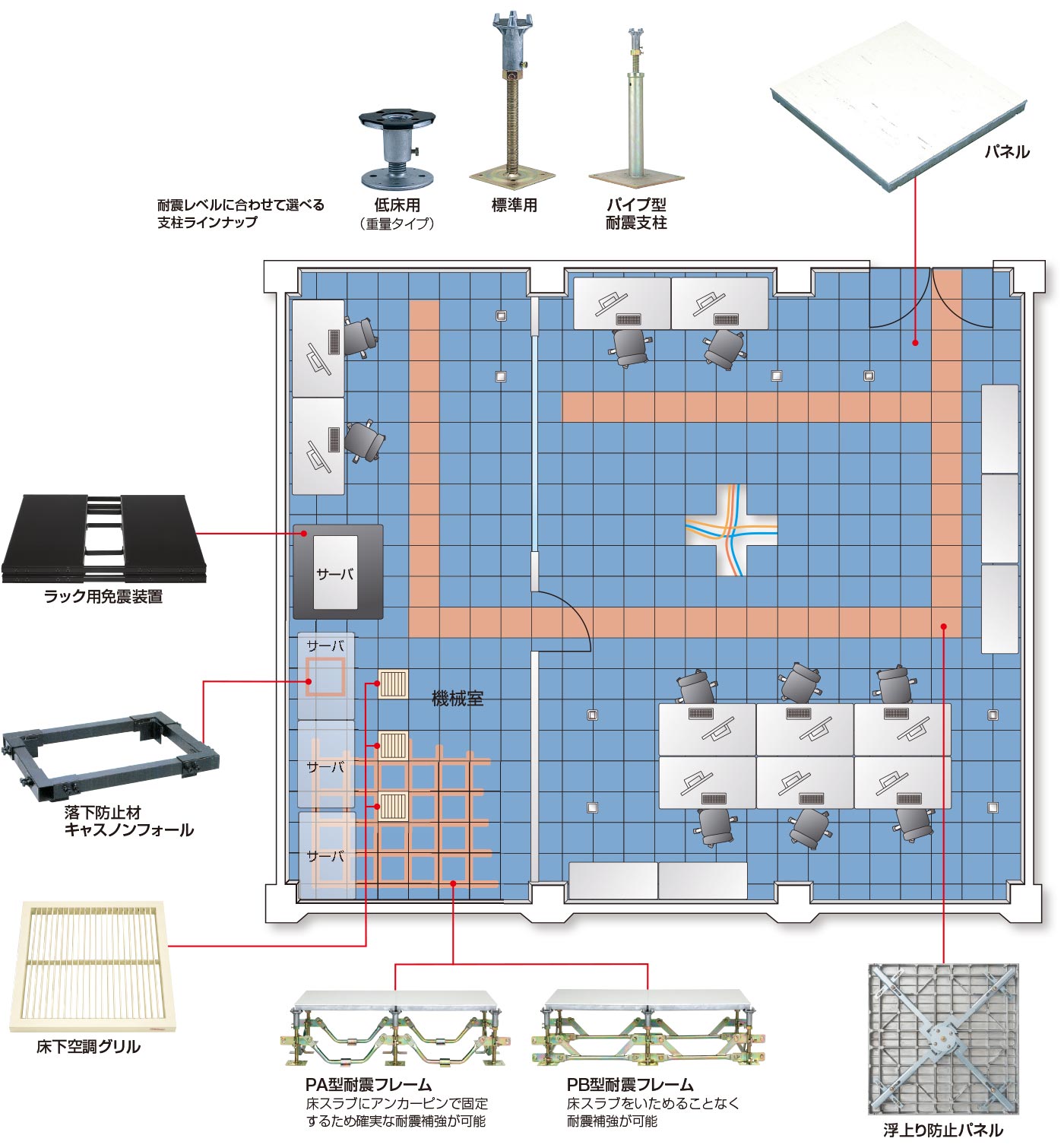

ダクトフロア展開例
