フリーアクセスフロア

SDフロア

  • パネル構法
  • スチール(中空)
  • 3000N

軽さと強度と施工性を同時に実現した オールスチール製のフロアシステム

高い精度と耐久性を考慮したスチール製パネル

二重床技術を応用した独自の構造と素材により、オールスチールタイプとは思えない軽さと快適な歩行感が得られます。耐震性・耐火性が高く、さらに衝撃に対する強度も優れています。独自の構造と素材で軽量化を達成したため、搬入・施工から配線交換などの保守まで、施工時の負担を抑えられます。

特長

  • 軽量無機質材充填のスチール製パネル

    軽量化により施工時や建物への負担を軽減

    独自の構造と素材で、5.5kg/枚という軽さを実現しました。建物への負担を軽減し、搬入・施工はもちろん、オフィス内配線の交換・移動に柔軟に対応します。

  • パネルのガタツキを抑えたSDフロア

    パネルのガタツキを抑え、歩行感をアップ

    独自の構造とパネル固定方法により、ガタツキを抑え、オールスチールタイプとは思えない快適な歩行感を得られます。床下配線化の効果とともに、オフィスの歩行環境が格段に向上します。

  • 高い耐震性・耐火性・強度を発揮

    独自のずれ防止機構とパネル固定方法により、高い耐震性が得られます。また鋼板素材のため耐火性が高く、集中荷重や衝撃に対しても優れた強度を発揮します。

  • リサイクル可能なオールスチール製

    パネル・支持脚ともオールスチール製のためライフサイクルを終えた後はリサイクルが可能、廃棄物削減に貢献します。

3000N対応製品

軽量無機質材を充填したスチールコンポジットパネルです。高い信頼性を有し、コストパフォーマンスにも優れたフロアパネルです。

標準パネル[SP500-F]

標準パネル[SP500-F]

重量5.5kgの軽量パネルでありながら強い強度を発揮する優れた中空スチールパネル。独特なリブ構造で快適な歩行感が得られます。

ケーブル取り出し用切欠きあり(切欠き寸法20mm×8mm)。

コンセント用パネル[SP500-FWK]

コンセント用パネル[SP500-FWK]

アップコンセント等の配線器具を取付けられるコンセントパネル。切欠き寸法は90mm×45mmで、90mm×90mmの取付口を確保できます。

端部用パネル[SP500-FBD]

端部用パネル[SP500-FBD]

ボーダー用(端部用)に開発されたフロアパネル。荷重性能は標準パネルと同じです。

パネル仕様

形式名 SP500-F(各パネル共通)
パネル寸法 mm W:500 × D:500 × t:25
材質 スチール製(溶融亜鉛メッキ鋼板)
重量 kg/m² 5.5kg/枚(パネル本体)
中央集中荷重/たわみ(構成材) 3000N(約300kgf)/5.0mm以下(構成材)
表面仕上材 帯電防止置敷タイルカーペット
帯電防止置敷タイル
床高 mm 50〜300mm
 H=50〜80は±5mm
 H=100〜300は±15mm
支持脚 スチール製

H=60以上は表面仕上材(t=7mm)を含み、H=60未満は表面仕上材を含まない。

支持脚

部品名 型式名 材質 仕様
1 台座 MD-1 圧延鋼材 t-2.3
2 パッキン PMD-1 電導性P.P t-1
3 固定レバー KL-1 亜鉛鋼板 t-2.3
4 支柱 (H=50〜100) S-1 圧延鋼材

ボルト径 M12

ベースプレート 80×80×2.3

(H=125〜150) S-2 圧延鋼材

ボルト径 M12

ベースプレート 100×100×2.3

支持脚

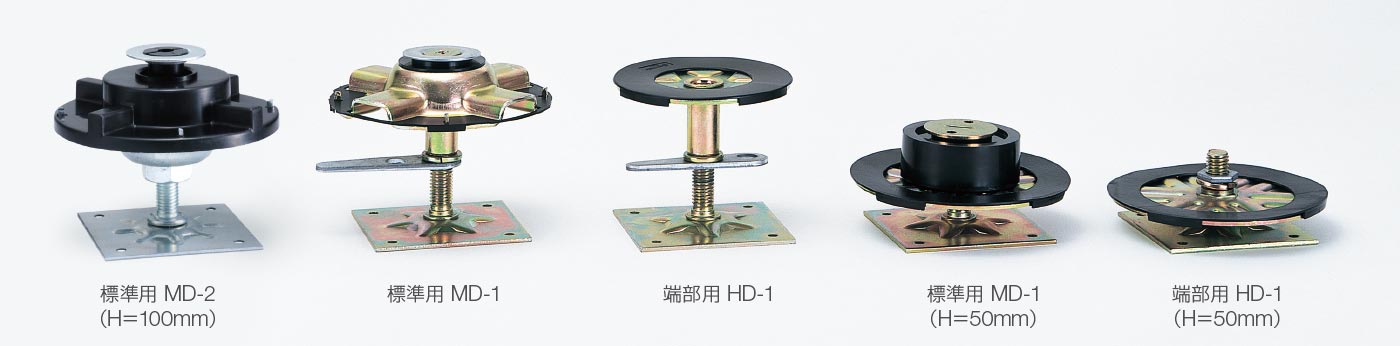

支持脚バリエーション

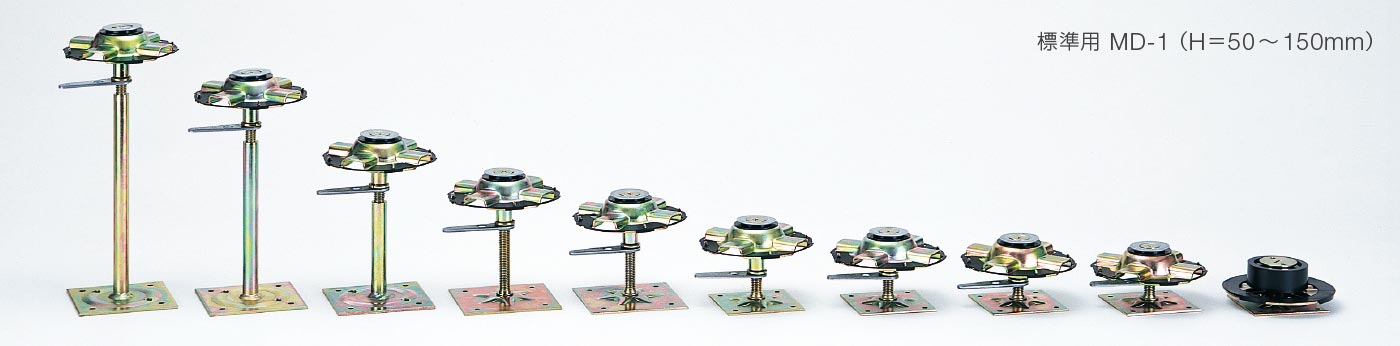

支持脚バリエーション
支持脚バリエーション

配置図

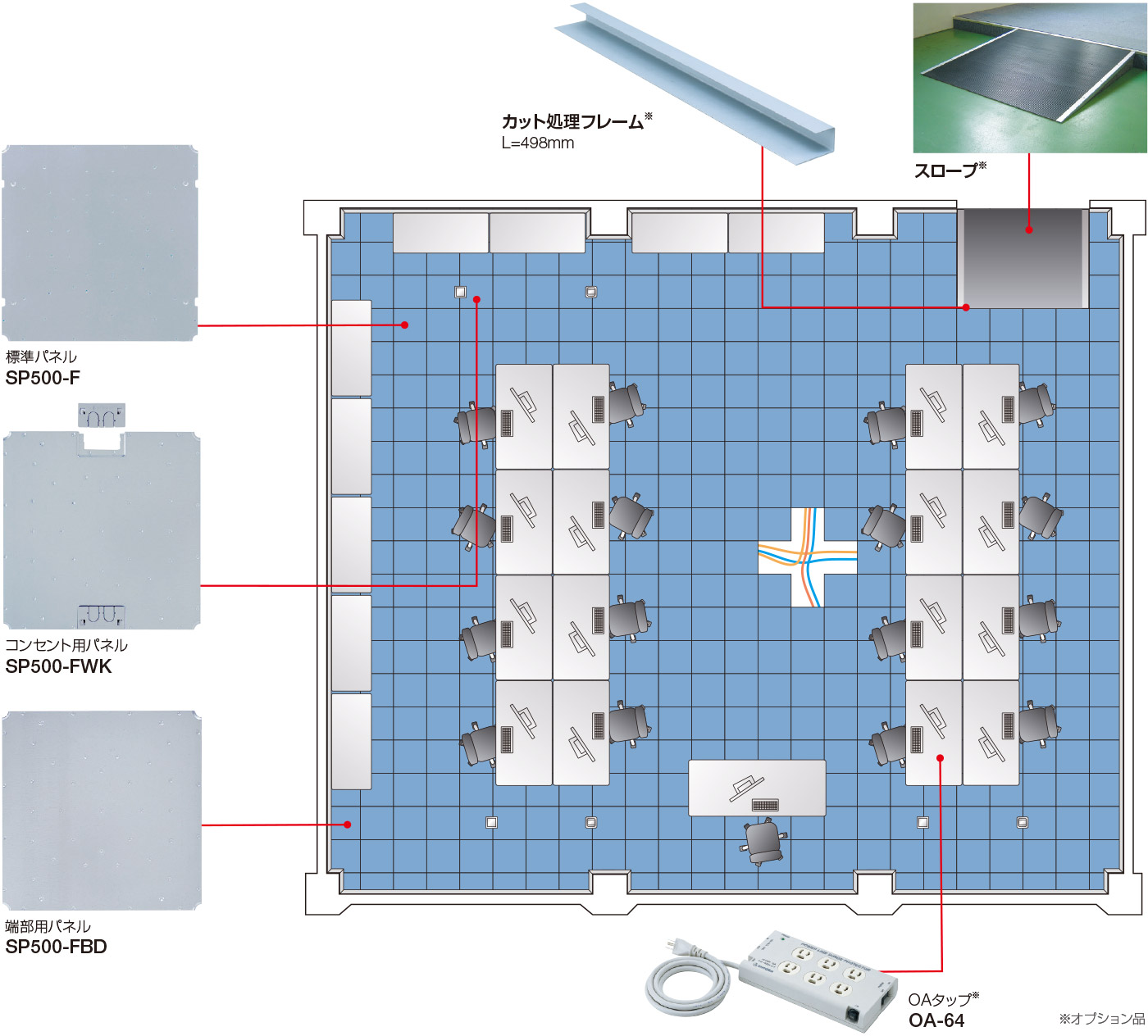

SDフロア配置図

施工性

  • 施工性 パネル固定

    パネル固定
    ガタツキをなくし、耐震性に優れた四隅固定対応です。

  • 施工性 ブランクピース

    ブランクピース
    ブランクピースがワンタッチで着脱できます。

  • 施工性 電源ケーブル引出し

    電源ケーブル引出し
    電源ケーブルを取出す場合、ブランクピースのV字部分を抜き取ることで取出しできます。

カタログ・取扱説明書

名称 データ形式 データサイズ ダウンロード
フリーアクセスフロアカタログ PDF 4.1MB ダウンロード
フリーアクセスフロア仕様一覧 PDF 0.2MB ダウンロード
