絶縁監視装置向けシステム
地絡電流抑制制御システム
絶縁監視装置の安全性と省力化を強化
事故点電流測定機能付Ior型絶縁監視装置Leakele DHと地絡電流抑制装置
低圧電路の地絡事故発生時に、事故点電流測定機能付Ior型絶縁監視装置（Leakele DH）がB種接地線と地絡事故点の地絡電流（Io,Ior,Ioc）を高精度検出、安全を判断し地絡電流抑制装置を制御。地絡電流を安全な数値まで低減し、感電・火災事故のリスクを低減。通信モジュールを搭載した絶縁監視装置でIoT化と保安業務の省力化を実現。
- ※
- 地絡電流抑制制御システムは、関東電気保安協会と株式会社関電工の監修のもと、佐鳥電機株式会社と共同開発した製品です。
保安管理の現状と問題点
-
●休日・夜間時の地絡事故
建屋に入れず、地絡事故の対処ができない！
-
●16,000～20,000件/月の保安員が出動（※）
※首都圏地域における１ヶ月の発報・出動件数
-
●絶縁監視装置の誤動作
ノイズ・高調波・対地静電容量・VVVF制御等の影響
特徴と効果
-
●トランスのB種接地線と地絡事故点のIo、Ior、Iocを同時に測定
-
●トランスのB種接地線と地絡事故点のIorで地絡電流を抑制制御
-
●30Hz～80Hzの領域で高精度な動作
高調波、ノイズの除去
-
●高低圧混触、雷サージはGDTで安全に電圧抑制
-
●地絡電流抑制装置は平成24年度技術基準適合性評価委員会にて技術適合性確認済

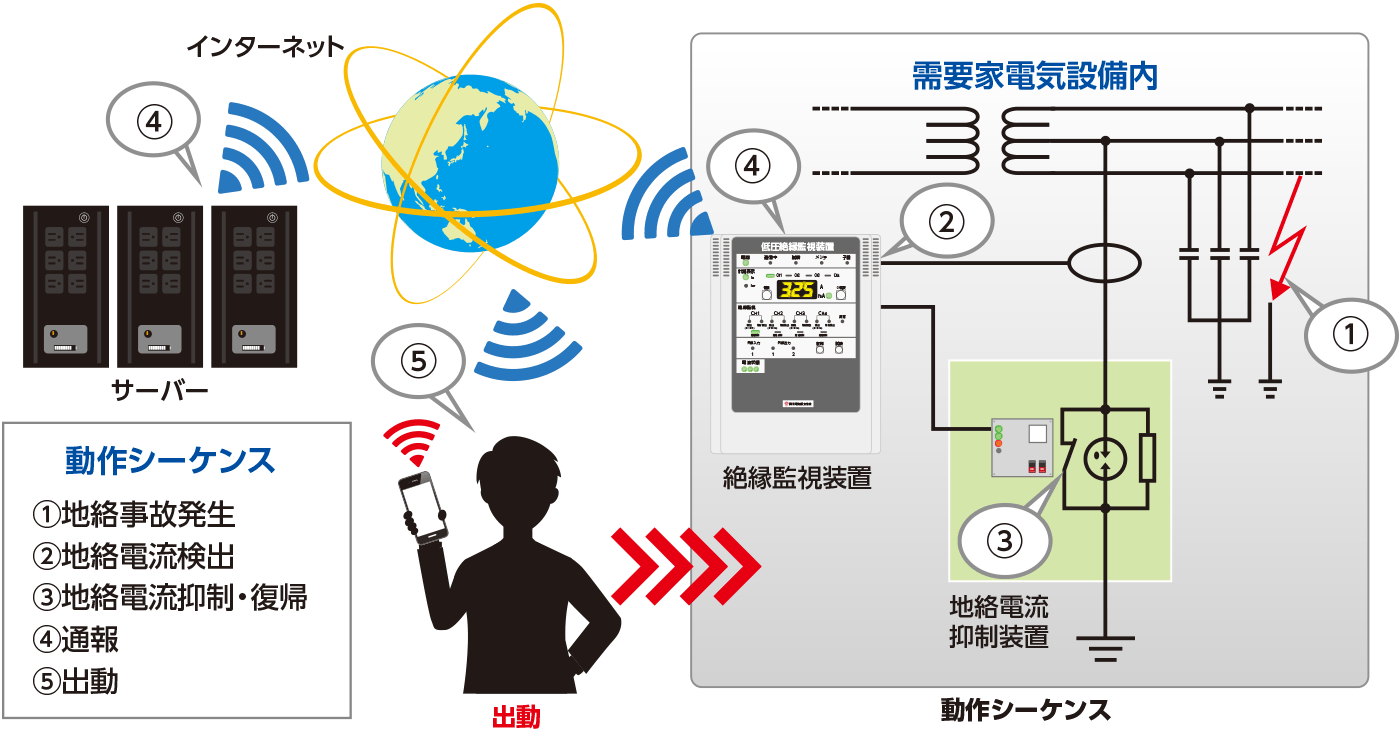

イメージ図
製品仕様
| 形式名 | 絶縁監視装置 | 地絡電流抑制装置 | ||
|---|---|---|---|---|
| 本体寸法 | 70(H)×175(W)×210(D) | 225(H)×214(W)×76(D) | ||
| チャンネル数 | 4CH | 2CH（増設にて4CH使用可能） | ||
| 装置電源入力 | AC 100V/20W | AC 100V/6W | ||
| 通信 | FOMAモジュール | RS485 | ||
| 温度 | -10℃～＋60℃ | -10℃～＋60℃ | ||
| 湿度 | 85％RH以下（非結露） | 30～80％RH 氷結・結露なきこと | ||
| 特徴 | Io入力 | 0.0mA～1000.0mA±10％ | GDT直流放電開始電圧 | 320V～420V |
| 警戒レベル警報 | Io又はIor≧50mA±10％ | GDT電流耐量 | AC 20A/1秒（フェールセーフ付） | |
| 検出時限 | 60秒継続（±10秒） | 地絡電流抑制抵抗値 | 2KΩ | |
| 絶縁抵抗 | DC 500V 5MΩ以上 | DC 500V 5MΩ以上 電路－外箱間（JIS C 4609） | ||
| 耐電圧 | AC 1500V 1分間 | AC 2000V 1分間 電路－外箱間（JIS C 4609） | ||
- ※
- 「Leakele」は佐鳥電機株式会社の登録商標です。
- ※
- 上記仕様は予告なく変更する可能性があります。
- ※
- 本製品は株式会社SoBrainの特許ライセンスを受けています。
