地震対策 フリーアクセスフロア
フリーアクセスフロア比較表
昭電ではさまざまなフリーアクセスフロアを取扱っています。材質や構法、耐荷重性能など、どれを優先するかは利用の目的によっても大きく異なります。フリーアクセスフロア導入をご検討の際は、新築・リニューアルに関わらず、昭電へお気軽にご相談ください。
フリーアクセスフロア製品一覧
| 構成材料 | 写真 | 品名 | タイプ | 型名 | 材質 | 寸法（W,D,t） （mm） |
パネル 重量 （kg/枚） |
床高 （mm） |
耐荷重区分※3 （N） |
たわみ（パネル要素） | たわみ（構成材） | 構法分類 | 仕上げ材 | 備 考 | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 中央部 | 端部 | 中央部 | 端部 | |||||||||||||||||
| たわみ （mm） |
終局荷重 （N） |
たわみ （mm） |
終局荷重 （N） |
たわみ （mm） |
終局荷重 （N） |
たわみ （mm） |
終局荷重 （N） |
|||||||||||||
| アルミ |
|
ダクトフロア | アルミ タイプ |
SD450A SD500A★ SD600AⅡ |
アルミダイカスト （ADC-12） |
450×450×34 500×500×34 600×600×45 |
4.8 6.0 9.0 |
100〜500 ※2 |
6000 | 1.5以下 2.0以下 2.0以下 |
15,000以上 | 2.0以下 2.5以下 2.5以下 |
12,000以上 | 3.5以下 | 15,000以上 | 3.5以下 | 12,000以上 | パネル構法 （独立支柱タイプ） |
帯電防止タイル、 帯電防止置敷 タイル、 帯電防止置敷 タイルカーペット |
データセンター、 サーバルーム等 向け |
| SD500AS | 500×500×34 | 5.5 | 5000 | 2.0以下 | — | — | 4.0以下 | — | — | |||||||||||

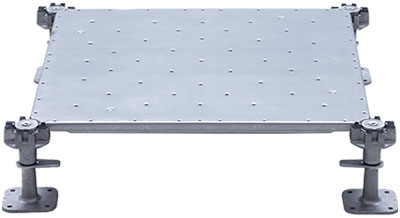

| スチール （中空） |
|
SFフロア | スチール （中空） タイプ |
MF-3ZC★◎ | 溶融亜鉛 溶融亜鉛メッキ鋼 |
500×500×25 | 4.8 | 40～150 ※1 | 3000 | — | — | — | — | 5.0以下 | — | 5.0以下 | — | パネル構法 （パネル－支柱 連結タイプ） |
帯電防止置敷 タイル、 帯電防止置敷 タイルカーペット |
ー |
| MF-5ZC★◎ | 5.7 | 5000 | ||||||||||||||||||
| スチール （充填） |
|
SIフロア | スチール （充填） タイプ |
AF-DP | 溶融亜鉛 メッキ鋼板 （軽量無機質材充填） |
500×500×23.2 | 7.8 | 50 | 3000 | — | — | — | — | 5.0以下 | — | 5.0以下 | — | パネル構法 （パネル-支柱連結 タイプ） |
帯電防止置敷 タイル 帯電防止置敷 タイルカーペット |
床仕上げ高さ H50mm専用 |
| AZ3000-DP★◎ AZ5000-DP★◎ |
500×500×27.4 500×500×27.7 |
7.6 9.2 |
60〜300 60〜300 |
3000 5000 |
ー | |||||||||||||||
| 合成樹脂 |
|
アドⅢフロア | 置敷 タイプ |
ADⅢ-40 ADⅢ-50 ADⅢ-75 ADⅢ-93 |
特殊ポリプロピレン （リサイクル材） |
250×250×40 250×250×50 250×250×75 250×250×93 |
0.46 0.49 0.58 0.62 |
40 50 75 93 |
3000 | — | — | — | — | 5.0以下 | — | 5.0以下 | — | パネル構法 （支柱一体型） |
帯電防止置敷 タイルカーペット |
ー |
★社団法人公共建築協会仕様 ◎JAFA認証品
※1: 床高150mmを超える場合はご相談ください。
※2: 床高500mmを超える場合はご相談ください。
※3: 6000N以上については別途ご相談願います。
フリーアクセスフロアの導入を計画する前に
フリーアクセスフロアを導入する場合は、スラブ強度・居室の利用目的などを勘案して計画を立てます。床高さの設定は収納配線容量および配線機器の大きさを考慮して選定しますが、その際、天井高さがフリーアクセスフロア上の仕上げ材面から天井までの距離を2.1m以上確保する必要があります。
