レガシー回線IPコンバータ

RAD Megaplexシリーズ

RAD社製(本社:イスラエル)のMegaplexは通信事業者様または電力・水道・ガス事業者様等におけるレガシー回線およびレガシー端末設備の旧式網をIP化し、インターフェース変換を容易に行います。

Megaplex

従来から社会インフラや通信基盤で使用してきたレガシー設備や回線は、伝送機器の汎用化、低コスト化、回線効率の向上の目的のため、IP化がされてきています。Megaplexは、レガシーシステム全体の完全IP化への順次移行をスムーズに実現します。

Megaplex-4100 シリーズの特長

  • 多重化装置(TDM)としてのご利用

    複数端末、各種インターフェースの低速回線を多重伝送して拠点間の接続が可能

    拠点間回線はSDH/SONET および Pseudwire機能によるIP回線にも対応

    メタル回線および光回線に対応

  • クロスコネクタ/各種インターフェース変換装置としてのご利用に対応

    対応ディジタルインターフェース:
    STM-4/OC-12,STM-1/OC-3,E1/T1,Fractional E1/T1,シリアルSHDSL,ISDN S and U,GbE,FE

    対応アナログインターフェース:4WE&M,2WFXS,2WFXO

  • 設置環境に応じて2種類の筺体からシステム構成が可能

    筺体サイズ

    4U(MP-4100:10スロットのI/Oモジュール搭載)

    (H)18cm x (W)44cm x (D)33cm

    2U(MP-4104:4スロットのI/Oモジュール搭載

    (H)9cm x (W)44cm x (D)33cm

Megaplex-1 シリーズの特長

  • 多重化装置(TDM)としてのご利用

    複数端末、各種インターフェースの低速回線を多重伝送して拠点間の接続が可能

    拠点間回線は Pseudwire機能によるIP回線に対応

  • クロスコネクタ/各種インターフェース変換装置としてのご利用に対応

    対応ディジタルインターフェース:E1/T1,Fractional E1/T1,GbE,FE,シリアル各種

    対応アナログインターフェース:4Wor2W E&M,2W FXS

  • パッケージモデルが豊富

    MP-1/PSR/2GEU/4FEU/6S/8E1T1

    MP-1/PSR/2GEU/4FEU/8FXS/4E&M

    MP-1/PSR/2GEU/4FEU/6S/4E&M

  • 筐体サイズ

    1U (H)44mm x (w)440mm x (D)325mm

    MP-1

Megaplex シリーズを使用した構成例

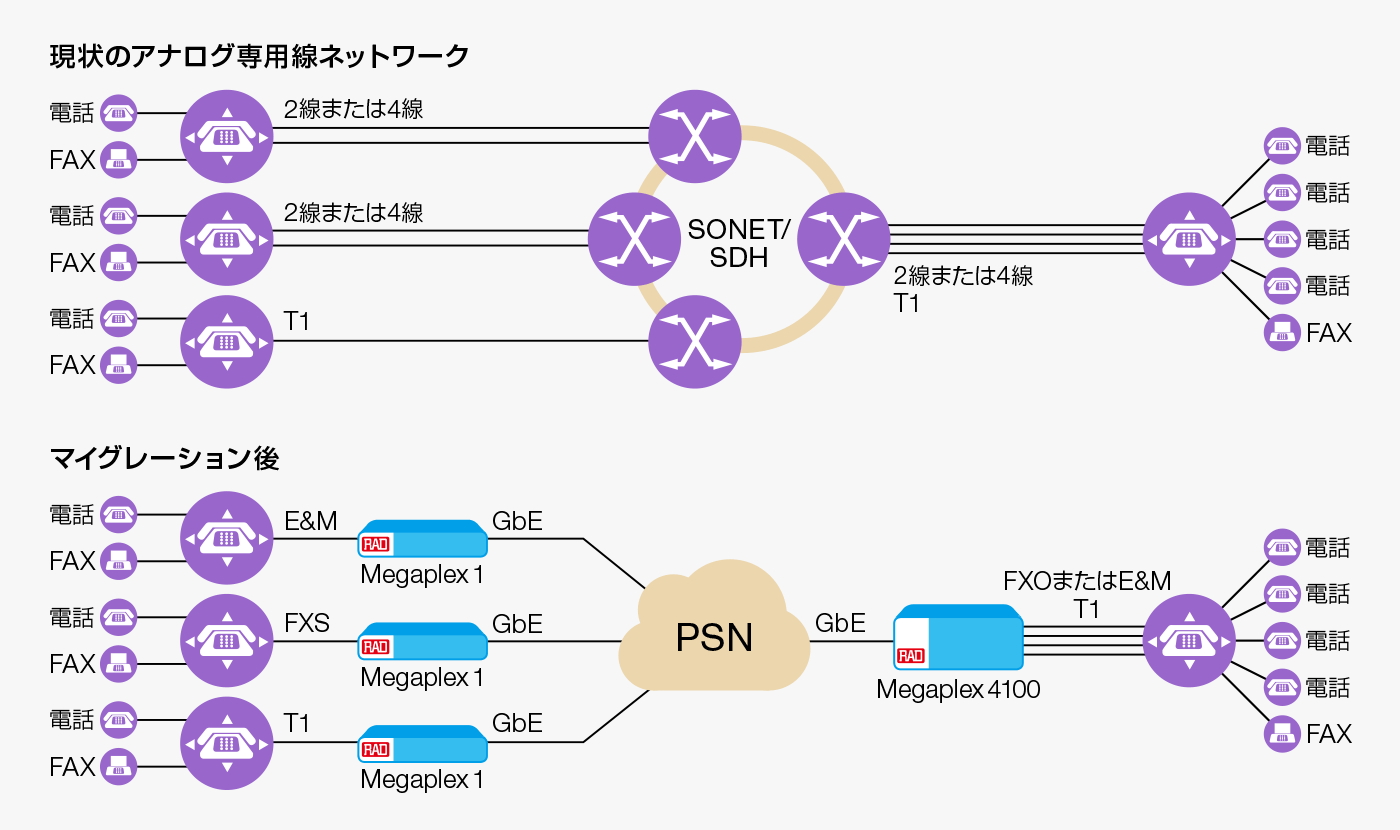

  • 音声回線マイグレーション

    アナログ音声回線網を新規IP網に変更

    既存端末設備のそのままで網側の設備移行

    現状のアナログ専用線ネットワークとマイグレーション後

  • メディア変換

    交換機インターフェース(STM-1)とアプリケーションサーバインターフェース(E1)との相互接続

    STM-1とE1との相互接続

  • ADM-RING

    ADM-RING構成をベースとした各拠点間インフラ相互接続の構築

    ADM-RING相互接続

Megaplex 仕様

項目 RAD Megaplex4100 RAD Megaplex1
中継回線 IP回線(GbE・FE) SDH/SONET(STM-4/OC-12,STM-1/OC-3) T1回線 E1回線 IP回線(GbE・FE)
アナログ2W 回線 最大 160 最大 8
アナログ4W 回線 最大 160 最大 4
冗長機能(ハード) ComonLogic・電源 電源
冗長機能(中継回線) PathRedundancy
①スードワイヤプロテクション active/active構成
②TDMプロテクション active/stanby構成
中継回線障害時の切替時間 ①スードワイヤプロテクション
ほぼ無瞬断(hitless switching)
②プロテクション 数百msec
筐体サイズ 4U 440W 180H 330D(mm) 1U 440W 44H 325D(mm)
電源条件 AC,DC 48VDC 24VDC AC,DC 48VDC 自動
ACは別途リンガー電源
回線タイプ 交換回線、共電、内線、ページング 回線ごと
消費電力 約240W以下 約30W以下
監視・管理 地気出力
Telnet,SSHv2,SNMPv2,SNMPv3,SFTP,RADIUS
コンソール
