オプティマイズ

DCIM製品 iDC Visual Manager/ESM-ECOMO

データセンター運営に関わる多様な項目を管理できる
ベストソリューション

LSW

iDC Visual Manager/ESM-ECOMOは、データセンター向けに連携・開発された統合管理ツールです。フロアレイアウト図・ラック実装図、各種機器情報、通信・電源ケーブルの接続情報、消費電力、温湿度情報等を統合管理します。他社製品と比べてAutocadベースで精度の高いレイアウト管理と、電源、ケーブルのFrom-Toのルート管理ができる点が特長です。

iDC Visual Manager/ ESM-ECOMOの連携

  • 環境管理・監視の連携システム

    昭電では、データセンタ設備・ラック管理システム「iDC Visual Manager 」(エフ・アイ・ティー・パシフィック株式会社)と、環境管理システム「ESM-ECOMO」(サークル株式会社)の製品を連携してご提案いたします。運用及び設備管理者様の視点で開発された、マルチベンダー計測器との接続や見たい箇所を見たい形式で見える化できる環境管理・監視システムです。

    dcim

  • dcim

    iDC Visual Managerとの連携

    ESM-ECOMOが、分電盤内に設置した電力計測器からラック毎の消費電力データを取得、またラック等に設置したセンサーから、温度・湿度データを取得し、iDC Visual Managerに受け渡します。iDC Visual Managerは、ラックレイアウト図面上で、取得した情報を色を変えて表示します。

  • iDC Visual Managerの外部システム連携

    オプションモジュールの活用や、外部システムと連携を行うことで、より効率的で効果的な管理を実現できます。

    dcim

iDC Visual Managerの画面イメージ

  • dcim

    フロア/ラック管理

    AutoCADベースで管理するため、精度が高いレイアウト管理が可能です。占有面積による賃借料の管理などが可能です。

  • dcim

    ケーブル管理

    データセンターで使用している電源ケーブル、LANケーブル、外線などすべてのケーブルのFrom-Toおよび、ケーブルとの確認が可能です。

  • 資産管理

    サーバ、ラック等のカテゴリ別に管理項目を設定します。カテゴリごとに最大250までの管理項目の設定が可能です。設定した管理項目は、検索項目として使用可能であり、特に大規模なデータセンターに効果を発揮します。取得したデータはEXCEL等にエクスポートが可能です。

    dcim

ESM-ECOMOの特長

「ESM-ECOMO」は、統合監視システム(ESM)から電力監視・温湿度監視の機能を特化させパッケージとした環境監視ソリューションです。電力、温湿度等の状況の見える化とともに、マップ、グラフ機能で取得した環境データの解析が可能です。マルチベンダーに対応しており、現在お客様で使用中の計測機器にも適用が可能です。

  • 分電盤内へ計測用装置+CT(クランプ)を取り付け、実データを取得

    ・分電盤単位、回路単位、ラック単位の電流値(kA)・電圧値(kv)・電力値(Kw)・力率(%)・積算電力(kwh)の計測
    ・各電流値(kA)・電圧値(kv)・電力値(Kw)の閾値監視
    ・区分による、デマンド値(電力量)の監視・通報
    ・閾値検出時の外部通報(メール・パトライト)

  • 測定したい箇所へ温度センサ・湿度センサを取り付け、データを取得

    ・温度・湿度の把握/瞬時値の把握/閾値監視の実施/外部通報

  • レポート機能

    ・EXCELレポート(カスタムレポート)
    (カスタマイズでお客様ご使用の集計フォーマットに対応可能)
    ・監視計測データのCSVエクスポート
    ・HTMLレポート
    ・レポート項目
    (合計情報(デマンド値、CO2排出量、原油換算量、最大デマンド値、最大瞬時電力、最大力率とそれぞれの日時)時間帯別電力量)

ESM-ECOMO構成イメージ

dcim

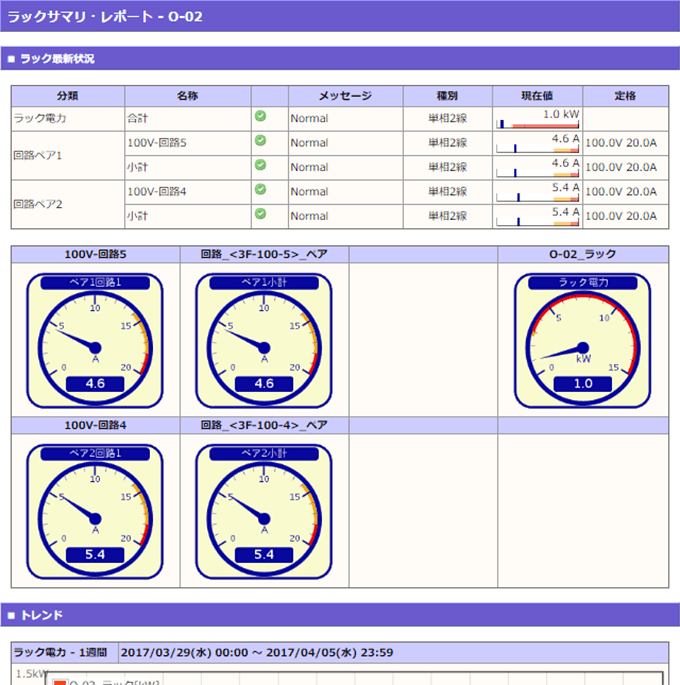

ESM-ECOMO画面イメージ

  • dcim

    ラック単位の合計電流値

  • dcim

    ラック単位の集計値
    (最小、平均、最大の電流)
