機器免震装置

SD-1

  • 水平
  • 三次元
  • 短周期
  • 長周期

地震時に即応できる常時待機方式。
早い応答速度で高い保護効果。

SD-1

常時待機方式でスタート機構がないため、地震に対して即応します。応答速度が早いことから、大地震に対する効果は絶大です。また、コンピュータシステムの 中で、免震を必要とする機器だけの部分的免震も可能なので、磁気ディスク装置など、特定機器の保護に効果的です。既設のコンピュータ室への取付けや、移 設・増設にも容易に対応、しかもメンテナンスフリーです。

レイアウト変更などで調整を必要とする場合にはご相談ください。

特長

  • 水平・三次元どちらの揺れにも対応

  • 第35回澁澤賞受賞

  • 第37回電気科学技術奨励賞(オーム技術賞)受賞

免震装置の構造

水平に対しては水平免震支柱を使用、上下(鉛直)方向に対しては、コイルスプリング、オイルダンパーを緩衝材とし、ボールズプラインが転倒、ロッキング防止の役目をする構造で、機器の大きさや床面の広さに応じ対応可能です。

三次元免震装置の構造

水平免震装置の構造

[三次元免震装置]                        [水平免震装置]

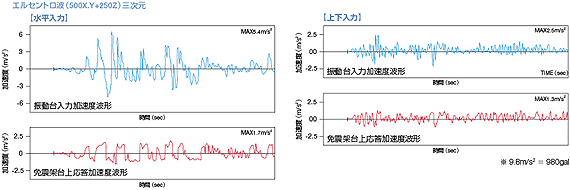

免震効果

水平上下連成時の地震波加振試験の結果、免震性能は水平・上下ともすべての入力地震波に対して応答が200gal以下を示し、運転中の磁気ディスク装置はエラーもなく正常に動作していることが確認されています。

免震効果

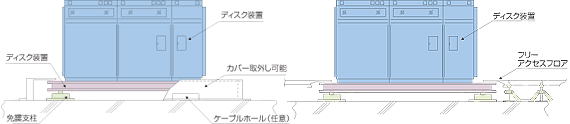

設置例

設置例

    [床スラブに設置した場合]         [フリーアクセスフロアに設置した場合 ]

カタログ・取扱説明書

名称 データ形式 データサイズ ダウンロード
地震対策総合カタログ PDF 4.1MB ダウンロード
